Реле и модули оптопары

Описание

Реле и модули оптопар WAGO - это высоконадёжные компоненты, разработанные для гальванической развязки и управления электрическими цепями в промышленных и коммерческих системах. Эти устройства сочетают в себе немецкое качество, модульность и простоту интеграции, что делает их незаменимыми в проектах автоматизации, энергетики, телекоммуникаций и других областях, где критически важны безопасность и точность. Оптопары WAGO обеспечивают полную электрическую изоляцию между управляющими и исполнительными цепями, исключая риск повреждения чувствительной электроники, такой как микроконтроллеры или ПЛК, из-за скачков напряжения, помех или коротких замыканий. Принцип работы основан на оптической связи через светодиод и фотоприёмник, что гарантирует передачу сигнала без физического контакта, сохраняя целостность систем даже в условиях повышенных нагрузок.

Релейные модули WAGO обладают высокой коммутационной способностью, поддерживая управление нагрузками до 10 А при напряжениях до 250 В переменного тока или 30 В постоянного тока. Они эффективно работают с широким спектром устройств - от слаботочных датчиков до мощных электродвигателей, соленоидов и осветительных систем. Компактный дизайн и модульность позволяют легко интегрировать эти компоненты в существующие системы, совмещая их с клеммниками серий 221 или 222 WAGO без дополнительного инструмента. Устройства монтируются на стандартные DIN-рейки, что упрощает их установку в распределительные шкафы или панели управления, а технология Push-in CAGE CLAMP® обеспечивает быстрое и надёжное подключение проводов сечением до 4 мм², сокращая время монтажа и минимизируя ошибки.

Безопасность и долговечность - ключевые преимущества продукции WAGO. Реле и оптопары защищены от перегрузок, искрения и перегрева, устойчивы к вибрациям и температурным колебаниям в диапазоне от -40°C до +85°C, что позволяет использовать их в экстремальных условиях. Сертификация по стандартам IEC, UL, CE и RoHS подтверждает соответствие международным требованиям качества и экологической безопасности. Ресурс работы реле достигает 1 000 000 циклов переключения, обеспечивая долгосрочную надёжность в непрерывных промышленных процессах. Светодиодная индикация состояния на некоторых моделях упрощает диагностику, а версии с ручным переключателем позволяют проводить тестирование системы без отключения питания.

Обзор

Реле и модули оптопары WAGO

В современных промышленных системах автоматизации, где требования к надежности, безопасности и точности достигают критических значений, ключевую роль играют компоненты, обеспечивающие стабильность и изоляцию сигналов. Среди мировых лидеров в разработке таких решений выделяется компания WAGO - немецкий бренд с более чем 70-летней историей, заслуживший репутацию новатора в области электронных и электромеханических систем. Специализируясь на производстве реле, оптронных модулей и интерфейсных компонентов, WAGO предлагает продукты, которые стали стандартом качества для промышленных предприятий, энергетики, транспортной инфраструктуры и умных зданий. Реле и оптопары WAGO выполняют три ключевые функции: гальваническую изоляцию цепей управления от силовых линий, усиление слаботочных сигналов и коммутацию высоких нагрузок - от управления двигателями до контроля систем безопасности. Эти устройства критически важны в условиях экстремальных температур, вибраций, электромагнитных помех и других агрессивных факторов производственной среды. Например, в нефтегазовой отрасли или на автоматизированных конвейерах отказ оборудования может привести к многомиллионным убыткам, поэтому надежность компонентов WAGO, подтвержденная международными сертификатами (ISO, UL, CE), становится стратегическим преимуществом.

В данном обзоре мы детально рассмотрим линейку реле и оптронных модулей WAGO, уделив внимание их техническим особенностям (коммутационная способность, время срабатывания, степень защиты), уникальным инновациям (например, технология Cage Clamp для безвинтового монтажа) и прикладным сценариям. Вы узнаете, почему продукты WAGO выбирают для проектов Industry 4.0, как они интегрируются с ПЛК и системами IoT, и какие серии - такие как 857, 262 или 295 - стали эталонными в своих категориях. Акцент на модульность, энергоэффективность и простоту обслуживания делает решения WAGO не просто компонентами, а элементом долгосрочной инвестиции в устойчивое развитие промышленных мощностей. Этот материал будет полезен инженерам, проектировщикам и техническим директорам, стремящимся оптимизировать производственные процессы без компромиссов в безопасности.

Типы устройств

Ассортимент WAGO включает несколько серий, адаптированных под разные задачи:

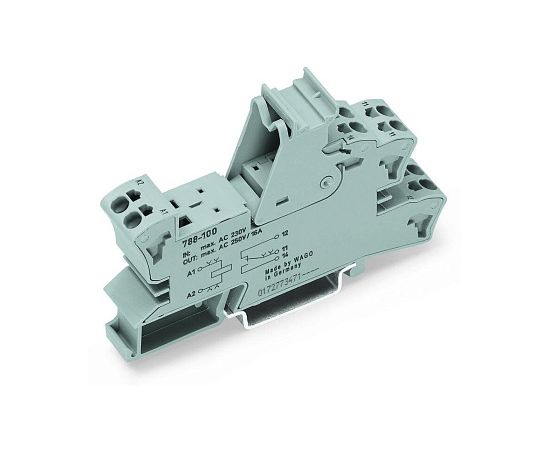

Серия 788 (релейные разъемы):

• Компактные модули шириной 15 мм для промышленной автоматизации.

• Коммутация нагрузок до 16 А (лампы, двигатели).

• Замена реле без отключения проводов.

Серия 859 (оптронные модули):

• Сверхтонкий корпус 6 мм для плотного монтажа.

• Универсальные реле AC/DC с перемычками на передней панели.

• Светодиодная индикация статуса.

Серия 287/288 (держатели реле):

• Монтаж на DIN-рейку для подключения датчиков и исполнительных механизмов.

• Поддержка проводов сечением 0.08–2.5 мм².

Серия 789 (реле для щитов):

• Модули шириной 17.5 мм с 4 контактами.

• Ручное управление и светодиодные индикаторы.

• Применение в системах освещения и промышленных шкафах.

Серия 857 (твердотельные реле):

• Гибридные модули с SSR для DC-нагрузок.

• Сертификация Ex для зоны 2 (взрывоопасные среды)

Серия 858 (промышленные реле):

• Золотое покрытие контактов для «сухих» цепей.

• Двойные клеммы для надежного подключения.

Технические характеристики

Напряжение:

✔ Реле: 24–230 В AC/DC.

✔ Оптроны: 3–280 В AC/DC.

Ток:

✔ Сигнальные цепи: от 1 мА.

✔ Силовые цепи: до 16 А (серия 788).

Подключение:

✔ Технология Push-in CAGE CLAMP® для проводов 0.08–2.5 мм².

✔ Двойные клеммы в серии 858.

Безопасность:

✔ Изоляция до 4 кВ (оптроны).

✔ Устойчивость к вибрациям (EN 60068-2).

Преимущества

✔ Замена реле без демонтажа проводов (серии 788, 858).

✔ Экономия места: толщина модулей от 6 мм (серия 859).

✔ Универсальность: AC/DC совместимость.

✔ Отсутствие дребезга контактов в SSR (серия 857).

✔ Защита от помех: гальваническая развязка оптронов.

Недостатки

• Высокая стоимость твердотельных реле.

• Ограничение по минимальному току (1 мА для некоторых оптронов).

• Необходимость теплоотвода для SSR при токах >5 А.

Области применения

✔ Промышленные контроллеры: серия 859 для связи с датчиками.

✔ Энергетика: серия 858 для защиты цепей.

✔ Железнодорожная автоматика: серия 789 в сигнальных шкафах.

✔ Управление освещением: серия 788 для ламповых нагрузок.

✔ Взрывоопасные зоны: серия 857 с сертификацией Ex.

Где купить

Чтобы подобрать реле или оптронный модуль WAGO:

  1. Определите требования: тип нагрузки (AC/DC), ток, напряжение.
  2. Выберите серию по типоразмеру (например, для плотного монтажа - 859).
  3. Проверьте сертификацию (например, Ex для опасных зон).

Примечание: Перед покупкой сверьте параметры устройства с требованиями вашей системы. Для высокочастотных нагрузок рекомендуем твердотельные реле.
