Промышленные ИБП

ИБП

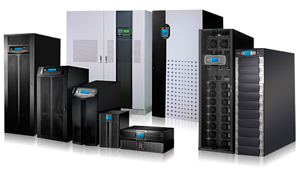

ИБП или «в народе UPS» — это резервный источник питания, основным объектом которого является система электроснабжения. Источник бесперебойного питания призван в первую очередь — обеспечить защиту от потери важных данных или важной информации, при сбоях в работе или пропадании основного источника питания от электросети .

Внимание! Вопреки принятым на рынке представлениям — мы честно предупреждаем что ИБП — не является 100 % защитой важной «ответственного оборудования» от распространенных на территории России помех, особенно долгосрочных (более 1 сек) таких как: — колебания частоты сети, провалах, кратко и долгосрочных просадках, скачков напряжения в сети и т.д

И в среде электрической системы могут возникать нарушения питания. Это может быть вызвано сбоями в системе электрораспределения, работой близлежащего оборудования, ударами молнии, обычными работами коммунальных служб или другими причинами. Возникающие в результате помехи, такие как электрический шум, скачки напряжения, провалы, выбросы и полные отключения, могут превышать допустимые электрические отклонения, рассчитанные для используемого электрического оборудования.

  • Чтобы устранить потерю важных данных требуется обеспечить должный уровень защиты электропитания для этого и применяют ИБП.

Целью данной публикации является предоставление инженерам рекомендаций по корректному выбору, установке и обслуживанию системы бесперебойного питания (ИБП) после принятия решения о ее установке.

Количество энергии, которое должен обеспечить ИБП зависит от потребностей Заказчика. Эти потребности могут включать в себя:

  • Время для переключения на резервное питание для зданий I категории (мед, воен, фин. сферы)
  • аварийное освещение для эвакуации людей из здания или офиса
  • корректное закрытие производственных или компьютерных операций,
  • продолжение эксплуатации средств жизнеобеспечения или критически важного технологического или медицинского оборудования, до включения системы гарантированного электроснабжения (ДГУ)
  • безопасная эксплуатация оборудования во время провалов и перепадов напряжения;
  • сочетание предыдущих потребностей.

ИБП бывают однофазные (офисные) и 3-х фазные (Промышленные, ИТ, ЦОД) и среди них — выделяют три основных типа ИБП:

Основная классификация источников бесперебойного питания касается в первую очередь — принципа их работы, или схемы построения устройства:

  1. Резервные ИБП (off-line, back-UPS, standby) — самые простые и самые «бюджетные» бесперебойники, которые используются в основном в домашних условиях — скажем для домашнего ПК. Если напряжение пропадает или выходит за рамки нормированных значений, то нагрузка, питаемая от сети, переходит автоматически на питание от батареи ИБП.
  2. Линейно-интерактивные ИБП (line-interactive) — это модели бесперебойников уже со стабилизатором напряжения, позволяющим легко регулировать уровень входного напряжения. Современные Наши партнеры производители — сильно усовершенствовали линейно-интерактивный ИБП, и это устройство по сочетанию цены и надежности стало оптимальным решением для офисного использования. При существенной нестабильности сети (частых колебаниях напряжения в диапазоне от 15-20 В, краткосрочных просадках, провалах, скачках) резервный бесперебойник будет постоянно переключать нагрузку на автономное питание, что негативно скажется на сроках службы батарей. Линейные ИБП больше подходят для сетей с нестабильным и «проблемным» напряжением. Время переключения на работу от аккумулятора меньше, чем у первого типа ИБП.
  3. ИБП с двойным преобразованием напряжения (on-line, double conversation) — профессиональные ИБП большой мощности с самым высоким уровнем надежности. ИБП с двойным преобразованием применяются для защиты серверов, ЦОД, ответственного технологического оборудования , рабочих станций, узлов связи, медицинского оборудования.

Как же выбирать бесперебойник?

Различные виды Источников Бесперебойного питания имеют как свои преимущества так и свои недостатки, и выбор должен основываться в первую очередь — на потребностях вашей системы. Вычислите показатели мощности (P) оборудования, которое планируете защитить с помощью ИБП, определите время резервирования, рассмотрите типы ИБП в нашем каталоге, ознакомьтесь с модельным рядом различных производителей в нашем Каталоге — и вы найдете подходящее устройство, которое станет надежной защитой для вашей Техники. Или просто обратитесь к нам

ОБЗОР основных линеек ИБП

Источники бесперебойного питания (ИБП) EATON

Компания Eaton на сегодняшний день является мировым лидером по производству высокоэффективных источников бесперебойного питания (ИБП). В ее арсенале есть надежные решения, начиная от компактных источников для бытовых компьютеров и заканчивая энергоемкими системами для крупных ЦОД (центров обработки данных) или морских судов. Блоки бесперебойного питания выполнены с учетом специфики применения конкретных моделей и особых требований рынков, на которые поставляются ИБП.

Основные типы UPC EATON

ИБП для серверов и сетевого оборудования — предназначены для обеспечения резервного энергоснабжения систем локальных сетей и серверных центров.

  • Eaton 5SC (500 — 3000ВA) обеспечивает доступную и надежную защиту для серверов небольших предприятий.
  • Eaton 5P (650 — 1550 ВA). Энергоэффективный линейно-интерактивный ИБП Eaton 5P способен измерять параметры электроэнергии и оборудован ЖК-дисплеем с расширенными возможностями отображения. Он идеально подходит для защиты IT- и сетевого оборудования: коммутаторов, маршрутизаторов и накопителей данных, устанавливаемых в стойку или корпус типа «башня».
  • ИБП Eaton 5PX (1500-3000 BA) для бесперебойного питания серверов, систем хранения, устройств VoIP и сетевого оборудования
  • Eaton 5PX (1500-3000 BA) выполнен в универсальном корпусе «стойка/башня» по линейно-интерактивной технологии с возможностью увеличения времени работы от батарей и предназначен для бесперебойного питания серверов, систем хранения, устройств VoIP и сетевого оборудования.
  • ИБП E Series DX (1-20 кВА) для сетевого оборудования с технологией двойного преобразования обеспечивает экономичную защиту IT-оборудования и приложений, предназначенных для особо важных задач, от простоев, потери и повреждения данных. Будучи адаптированным к широкому диапазону входного напряжения, ИБП E Series DX позволяет избежать использования аккумулятора во время незначительных колебаний в питающей сети, что помогает сохранить емкость на случай полного пропадания электроэнергии.
  • ИБП Eaton EX (700 — 1500 BA) для серверов, систем хранения данных, сетевого и IT-оборудования. ИБП Eaton EX обеспечивает идеальную защиту в режиме онлайн для оборудования хранения и передачи данных по сети, VOIP телефонии, медицинской техники.
  • Eaton 9SX (700-3000 ВA) — является заменой серии ИБП Eaton 9130 и предлагает высокую производительность, гибкость и непревзойденную защиту для объектов IT-инфраструктуры, промышленности, медицины, ИТ, сетей, хранения и телекоммуникаций.
  • ИБП Eaton 9SX (5-11 кВА) для серверов, систем хранения данных, сетевого и IT-оборудования. Является заменой серии ИБП Eaton 9130. ИБП с двойным преобразованием напряжения обладает КПД до 95%, имеет универсальный корпус с возможностью как вертикальной установки, так и горизонтального монтажа в 19″ стойку.
  • Eaton 9PX (1-3 кВА) обеспечивает энергоэффективную защиту электропитания малых и средних ЦОД, ИТ-комнат и сетевого оборудования.
  • ИБП Eaton 9PX (5-22 кВА) для серверов, систем хранения данных, сетевого и IT-оборудования.
  • Eaton 9E (6-20 кВА) Eaton 9E представляет собой онлайн ИБП с двойным преобразованием с компактным прочным корпусом, предназначенный для защиты электропитания по доступной цене.
  • ИБП Eaton 9155 (8 — 30 кВА) для IT-инфраструктур, телекоммуникационного оборудования. ИБП Eaton 9155 с технологией двойного преобразования напряжения обеспечивает надежную защиту электропитания IT-инфраструктур, телекоммуникационного оборудования

ИБП с двойным преобразованием для ЦОД и ответственной электроники — отличаются повышенной мощностью и двойным преобразованием. Данные источники могут эффективно использоваться для аварийного энергоснабжения масштабных ЦОД, значимых IT-приложений, объектов энергетики и так далее.

  • BladeUPS (12 — 60 кВт) представляет собой модульный ИБП с двойным преобразованием, обеспечивающий непрерывную подачу трехфазного напряжения для ЦОДов нового поколения. ИБП Eaton позволяет эффективно защитить оборудование мощностью от 12 до 60 кВт в 19-дюймовой стойке.
  • ИБП Eaton 93PM (30-200 кВт) с двойным преобразованием напряжения — это трехфазного ИБП с двойным преобразованием тока, эффективно обеспечивающая бесперебойное функционирование ответственных нагрузок. Прибор отличается лучшим КПД в отрасли — до 97 % в режиме двойного преобразования и 99 % в высокоэффективном режиме работы.
  • ИБП Eaton 91PS и 93PS (8-30 / 40 кВт). Самые передовые ИБП в своем диапазоне мощностей, Eaton 91PS и 93PS оптимально подойдут для малых центров обработки данных и других бизнес-критичных применений.
  • Eaton 93E (15 — 200 кВА) — это новый трёхфазный ИБП с двойным преобразованием, который обеспечивает защиту критически важных приложений и делает это очень эффективно!
  • ИБП Power Xpert 9395P (300 — 1100 кВА) с двойным преобразованием напряжения предоставляет резервное питание в режиме двойного преобразования, а также увеличенное время работы батарей для крупных центров обработки данных, организаций здравоохранения, финансовых организаций и прочих критически важных систем.
  • Источники бесперебойного питания Eaton на суперконденсаторах являются надежным средством резервного электроснабжения для кратковременных рабочих циклов и высоких температур.

Промышленный ИБП

  • Промышленный ИБП Eaton 9PHD (30–200 кВА) — модульный трехфазный промышленный ИБП, обеспечивающий высочайшее качество защиты электропитания в неблагоприятных условиях окружающей среды.

Обратитесь к нам за подбором https://magistrenergo.ru/feedback/ups-calc.php

Основные типы UPC LEGRAND

Однофазные ИБП

Модульные ИБП 1,25 — 480 кВА

Позволяют выбирать мощность ИБП исходя из текущих потребностей с возможностью наращивания в будущем.

Состоят из стандартных модулей, которые добавляются к существующему ИБП с целью увеличения мощности и времени автономной работы.

Гарантируют максимальный уровень резервирования благодаря инновационной трехфазной системе, составленной из отдельных однофазных модулей.

MEGALINE

ОДНОФАЗНЫЕ МОДУЛЬНЫЕ ИБП ОТ 1.25 ДО 10 КВА

  • Однофазные модульные ИБП
  • Мощность от 1250 до 10000 ВА
  • С двойным преобразованием, VFI-SS-111
  • Адаптируемые, расширяемые и резервируемые решения
  • Удобное, быстрое управление и обслуживание
  • Компактное исполнение (высокая эффективность в компактных габаритах)
  • В зависимости от мощности поставляются в одиночных или двойных шкафах

MEGALINE RACK

ОДНОФАЗНЫЕ МОДУЛЬНЫЕ ИБП RACK-КОНФИГУРАЦИИ ОТ 1.25 ДО 5 КВА

  • Однофазные модульные ИБП (Rack-конфигурация)
  • Мощность от 1250 до 5000 ВА
  • С двойным преобразованием, VFI-111
  • Адаптируемые, расширяемые и резервируемые решения
  • Удобное, быстрое управление и обслуживание

TRIMOD HE

МОДУЛЬНЫЕ ТРЕХФАЗНЫЕ ИБП ОТ 10 ДО 60 КВА

  • Трехфазные модульные ИБП
  • Мощность от 10 до 60 кВА
  • КПД 96%
  • Коэффициент мощности — 1
  • С двойным преобразованием частоты, VFI-SS-111
  • Адаптируемые, расширяемые и резервируемые решения в одном корпусе
  • Удобное, быстрое управление и обслуживание
  • Компактное исполнение (высокая эффективность в компактных габаритах)

ARCHIMOD HE

МОДУЛЬНЫЕ ТРЕХФАЗНЫЕ ИБП ОТ 20 ДО 480 КВА

  • Трехфазные модульные ИБП (шкафы Rack-конфигурации)
  • Мощность от 20 до 480 кВА
  • КПД 96%
  • Коэффициент мощности — 1
  • С двойным преобразованием частоты, VFI-SS-111
  • Адаптируемые, расширяемые и резервируемые решения в одном корпусе
  • Удобное, быстрое управление и обслуживание

Трехфазные ИБП Legrand

Стандартные ИБП 1 — 800 кВА

On-line ИБП с двойным преобразованием, оборудованные микропроцессором DSP, обеспечивающим точный и непрерывный контроль цепи коррекции коэффициента мощности (PFC) и всех измерений.

Профессиональные решения, рассчитанные на мощность до 800 кВА.

Беcтрансформаторная технология для высококачественного питания нагрузки с КПД до 96%.

KEOR LP

ОДНОФАЗНЫЕ ON-LINE ИБП С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ ОТ 1 ДО 3 КВА

  • Мощность от 1 до 3 кВА
  • С двойным преобразованием, VFI-SS-111
  • Продолжительное базовое время автономной работы
  • Коммуникационный порт RS232
  • Встроенный коммуникационный интерфейс LAN / SNMP
  • Дополнительный батарейный шкаф увеличивает время автономной работы
  • Компактные габариты и узкая вытянутая форма

DAKER DK PLUS

ОДНОФАЗНЫЕ ON-LINE ИБП С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ ОТ 1 ДО 10 КВА

  • Стандартные однофазные ИБП
  • Мощность от 1 до 10 кВА
  • С двойным преобразованием, VFI-SS-111
  • Модели от 5 кВА до 10кВА имеют коэффициент мощности до 1 и КПД 94%
  • Удобный дисплей
  • Дополнительный батарейный шкаф увеличивает время автономной работы
  • Интеллектуальная система управления батареями
  • Автоматический и ручной байпас (опциональный)
  • Лёгкая замена батарей пользователем

KEOR S

ОДНОФАЗНЫЕ ON-LINE ИБП С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ ОТ 3 ДО 10 КВА

  • Стандартные однофазные ИБП,
  • Мощность от 3 до 10 кВА
  • С двойным преобразованием, VFI-SS-111
  • Коэффициент мощности 0,9
  • Высокий КПД — до 94%
  • Возможность параллельной работы до 4 ИБП
  • Встроенная защита от обратных токов
  • Степень защиты IP31
  • Дополнительный батарейный шкаф увеличивает время автономной работы

KEOR T EVO COMPACT

КОМПАКТНЫЕ ТРЕХФАЗНЫЕ ON-LINE ИБП С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ ОТ 10 ДО 20 КВА

  • Номинальная мощность: 10 — 15 — 20 кВА
  • Тип: онлайн, с двойным преобразованием
  • Коэффициент мощности = 1 — на 10% больше выдает активной мощности, чем Keor T такой же номинальной мощности
  • КПД в нормальном режиме до 96% — чем выше КПД, тем меньше клиент платит за электроэнергию
  • Компактные размеры — 0,21 м2 — занимаемая мощность на 35% меньше, чем у Keor T такой же номинальной мощности
  • Возможность подключения в параллель до 4 ИБП — увеличение мощности до 80 кВА
  • Платформа на колесиках — мобильность, простота монтажа и технического обслуживания
  • Сенсорный дисплей с интуитивно понятным меню — простое управление
  • Микропроцессор DSP последнего поколения — стабильная работа при подключении более сложных/смешанных нагрузок.

KEOR T EVO

КОМПАКТНЫЕ ТРЕХФАЗНЫЕ ON-LINE ИБП С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ ОТ 10 ДО 60 КВА

  • Номинальная мощность: 10 — 60 кВА
  • Тип: онлайн, с двойным преобразованием
  • Коэффициент мощности = 1 — на 10% больше выдает активной мощности, чем Keor T такой же номинальной мощности
  • КПД в нормальном режиме до 96% — чем выше КПД, тем меньше клиент платит за электроэнергию
  • Возможность подключения в параллель до 6 ИБП — увеличение мощности до 360 кВА
  • Платформа на колесиках — мобильность, простота монтажа и технического обслуживания
  • Сенсорный дисплей с интуитивно понятным меню — простое управление
  • Установлена плата параллельной работы
  • Подключение внешних/внутренних АКБ, настройка конфигурации с помощью перемычек (jumper)
  • Микропроцессор DSP последнего поколения — стабильная работа при подключении более сложных/смешанных нагрузок.

KEOR HPE

  • Стандартные трехфазные ИБП
  • 3/3
  • Мощность от 60 до 300 кВА
  • С двойным преобразованием VFI-SS-111
  • Коэффициент мощности = 1
  • КПД — 96%
  • Возможность параллельной работы до 6 ИБП
  • Возможность установки внутренних аккумуляторных батарей в моделях 60, 80 кВА
  • Передний доступ для обслуживания ИБП
  • Возможность установки вплотную к стене со стороны задней поверхности ИБП
  • Температурная компенсация заряда батарей
  • Низкий уровень гармонических искажений
  • Малые габаритные размеры

KEOR HP

ТРЕХФАЗНЫЕ ON-LINE ИБП С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ ОТ 100 ДО 800 КВА

  • Стандартные трехфазные ИБП
  • Мощность от 125 до 800 кВА
  • С двойным преобразованием
  • Коэффициент мощности 0,9
  • Высокий КПД — до 99%
  • Возможность параллельной работы до 6 ИБП
  • Дополнительный батарейный шкаф увеличивает время автономной работы

Обратитесь к нам за подбором https://magistrenergo.ru/feedback/ups-calc.php

Основные типы UPC APC

Источники бесперебойного питания для сетей и серверов

Обеспечение готовности электропитания и удобство управления для серверов, систем хранения и бизнес-сетей от начального до высокого уровня.

  • ИБП Smart-UPS On-Line. On-line система бесперебойного питания высокой плотности мощности с двойным преобразованием энергии и масштабированием по времени работы от аккумуляторов.
  • Smart-UPS. Интеллектуальное эффективное решение для защиты сетевых устройств от любых нарушений питающей сети от начального уровня до систем, масштабируемых по времени работы на аккумуляторах. Идеально подходит для серверов, кассовых терминалов, маршрутизаторов, коммутаторов, концентраторов и других сетевых устройств.
  • Symmetra. Высоконадежный резервируемый и масштабируемый on-line ИБП двойного преобразования. Разработан для обеспечения максимально возможного уровня непрерывности бизнеса. Модульная резервируемая архитектура Symmetra легко масштабируется по мощности и времени автономной работы по мере роста потребностей или при повышении требований к эксплуатационной готовности.
  • ИБП Easy UPS On-Line. Высококачественная онлайн-система бесперебойного питания с двойным преобразованием энергии, предназначенная для обеспечения необходимой защиты питания, даже в самых нестабильных условиях электропитания.

Трехфазные ИБП

Трехфазный защиты электропитания, решении сегодняшних энергетических проблем при установке стандарт качества и инноваций, полностью интегрированные решения для общекорпоративных сетей, центров обработки данных, критически важных систем и производственных процессов / производства.

  • Galaxy VX. Высококачественная онлайн-система бесперебойного питания с двойным преобразованием энергии, предназначенная для обеспечения необходимой защиты питания, даже в самых нестабильных условиях электропитания
  • Galaxy VM. Высокоэффективная, простая в развертывании, компактная система защиты трехфазного электропитания, органично встраивающаяся в электрическую, инженерную и контрольную инфраструктуру промышленных и коммунальных объектов, а также центров обработки данных средних размеров.
  • Gutor PXC. Компактный трехфазный ИБП с высоким уровнем рабочих характеристик, полностью стандартизованный для производственных объектов большой мощности и сложных условий эксплуатации.
  • Easy UPS 3S. Трехфазные ИБП с напряжением 400 В и мощностью в диапазоне 10‒40 кВА благодаря простоте монтажа, эксплуатации и обслуживания идеально подходят для малых и небольших ЦОД и других приложений, критически важных для работы бизнеса.
  • ИБП Smart-UPS VT. Трехфазный ИБП для критически важных приложений, обеспечивающий эффективную защиту от простоев оборудования и потери данных.
  • Galaxy 3500. Компактная трехфазная система защиты электропитания на 10-40 кВА с превосходной эффективностью и оптимальными габаритами, рассчитанными на требовательные промышленные окружения.
  • Galaxy 300. Компактная трехфазная система защиты электропитания с масштабируемым временем автономной работы для малых центров обработки данных и других ответственных бизнес-приложений.
  • Symmetra PX. Высокоэффективная, оптимизированная по мощности, модульная масштабируемая без отключения нагрузки 3-фазная система бесперебойного питания с чрезвычайно высокой эксплуатационной готовностью и эффективностью для ЦОДов и для зон с высокой удельной мощностью.
  • Galaxy 5500. Современный трехфазный ИБП, отвечающий широкому диапазону требований: от средних ЦОДов до промышленных и специальных применений.
  • Galaxy 7000. Высокоэффективная трехфазная система защиты электропитания, оснащенная средствами адаптации к конкретным условиям средних и больших ЦОДов, различных зданий и критически важных систем.
  • Symmetra MW. Чрезвычайно высокоэффективная модульная масштабируемая 3-фазная система бесперебойного питания с лучшими в отрасли техническими характеристиками для больших ЦОДов и ответственного оборудования.
  • Galaxy VS. Высокоэффективный, модульный, легко развертываемый трехфазный ИБП мощностью от 20 до 100 кВт (480 В), от 10 до 150 кВт (400 В) или от 10 до 50 кВт (208 В), обеспечивающий высочайшую производительность для периферийных, малых и средних центров обработки данных, а также для критически важной инфраструктуры коммерческих и промышленных объектов.
  • Easy UPS 3M. Трехфазные ИБП с напряжением 400 В и мощностью в диапазоне 60‒200 кВА благодаря простоте установки, подключения, эксплуатации и обслуживания идеально подходят для малых и небольших центров обработки данных и других приложений, критически важных для работы бизнеса.

Обратитесь к нам за подбором https://magistrenergo.ru/feedback/ups-calc.php

Основные типы ИБП SOCOMEC

Однофазные ИБП

ИБП Одно/Одно-фазные

NETYS PL

Удобная в использовании многорозеточная защита от 600 до 800 ВА

NETYS PE

Практичная и экономичная защита от 600 до 2000 ВА

NETYS PR (1000-2000 BA)

Компактная надежная защита от 1000 до 2000 ВА — корпус Mini Tower

NETYS PR (1700-3300 BA)

Высокопроизводительная защита в стоечном или напольном исполнении от 1700 до 3300 ВА — корпус Rack/Tower

NETYS PR (1000-1500 ВА)

Компактная защита по электропитанию на стойке с высокой плотностью размещения от 1000 до 1500 ВА — Стойка 1U

NETYS RT

Полная защита в стоечном или напольном исполнении от 1100 до 11000 ВА

NETYS RT-M

Решение для корабельного оборудования от 1100 до 3300 ВА

ITYS

Надежная и многофункциональная защита источников электропитания от 1 до 10 кВА

ITYS ES

Решение для электрических подстанций от 1000 до 3000 ВА

MODULYS RM

Для установки в 19-дюймовые стойки от 1,5 до 9 кВА

MODULYS SYSTEM

Масштабируемое и гибкое модульное решение oт 1.5 до 24 кВА

MODULYS TC

Для телекоммуникационного оборудования oт 3 до 9 кВА

MODULYS EM

Централизованные системы электропитания от 1.5 до 6 кВА

Трехфазные ИБП

ITYS PRO

Надежная защита источников электропитания. Однофазные и трехфазные ИБП от 10 до 20 кВА

MASTERYS BC (100-120 kVA)

Надежная, простая и готовая к использованию защита источников электропитания. Трехфазные ИБП от 100 до 120 кВА

MASTERYS BC (15-80 kVA)

Надежная, простая и готовая к использованию защита источников электропитания. Однофазные и трехфазные ИБП от 15 до 80 кВА

DELPHYS BC (200-300 kVA)

Надежная, простая и готовая к использованию защита источников электропитания. Трехфазные ИБП от 200 до 300 кВА

MODULYS GP — Серия Green Power 2.0

Уникальное и полностью модульное решение с резервированием. Трехфазные ИБП от 25 до 600 кВА/кВт

MASTERYS GP — Серия Green Power 2.0

Высокоэффективная защита без компромиссов. Однофазные и трехфазные ИБП от 10 до 120 кВА/кВт

DELPHYS GP — Серия Green Power 2.0

Высокоэффективная защита без компромиссов. Трехфазные ИБП от 160 до 1000 кВА/кВт

DELPHYS XTEND GP — Серия Green Power 2.0

Реальная оперативно расширяемая система бесперебойного питания. Трехфазные ИБП до 2,4 МВА/МВт

DELPHYS GP-S

Решение для работы в условиях сейсмических воздействий. Трехфазные ИБП от 160 до 500 кВА/кВт

MASTERYS IP+

Эащита повышенной надежности и долговечности для работы в условиях неблагоприятной окружающей среды. Однофазные и трехфазные ИБП от 10 дo 80 кВА

MASTERYS EM

Централизованные системы электропитания. Однофазные и трехфазные ИБП от 10 до 80 кВА

DELPHYS MP Elite+

Устойчивая защита на основе трансформаторных источников. Трехфазные ИБП от 80 до 200 кВА

DELPHYS MX

Гибкое решение на основе архитектур трансформаторных источников. Трехфазные ИБП oт 250 до 900 кВА

DELPHYS EM

Надежный источник электропитания для аварийных систем. Трехфазные ИБП от 160 до 200 кВА

Обратитесь к нам за подбором https://magistrenergo.ru/feedback/ups-calc.php

Основные типы ИБП RIELLO UPS

В настоящее время выпускается более 75 моделей в диапазоне мощностей от 300 ВА до 4800 кВА, построенных по схемам Line-Interactive и On-Line.

MASTER MPS 10-100 КBA (1 Ф) и 10-80 КBA (3 Ф)

ИБП серии Master MPS обеспечивают максимальную защиту и наилучшее качество электропитания для любых видов нагрузки, в частности, для оборудования, применяемого в

жизненно важных областях, для систем безопасности и электромедицинского оборудования, для производственных процессов и телекоммуникационных систем.

MASTER SWITCH STS 32-63-120 A (1 Ф)

ИБП представляет собой решение компании Riello UPS для всех тех случаев, когда требуется исключительно высокий КПД и максимальная надежность.

Благодаря технологии On-line двойного преобразования, реализованной с использованием исключительно IGBTтранзисторов и при управлении на основе DSP (цифровых сигнальных процессоров), серия Master HP обеспечивает максимальную защиту и качество электропитания для любого типа нагрузки — как компьютерной, так и промышленной, в частности, для применения в особо ответственных областях, классифицируясь как VFI SS 111 (Voltage and Frequency Independent) согласно нормативу IEC EN 62040-3.

MASTER HP 100-600 КВА (3 Ф)

Централизованный байпас является альтернативой распределенному. Оба этих решения технически достигают одной и той же цели, а именно обеспечения непрерывности электроснабжения, однако при двух различных архитектурах.

MASTER STATIC BY-PASS 800-3000 КBA (3 Ф)

Master Switch Monofase (MMS) относится к семейству Master Switch; он представляет собой различные решения, способные защитить однофазные нагрузки разной мощности. MMS предлагается в трех версиях: 32, 63 и 120 А и, соответственно, способен удовлетворить самые разные требования по защите однофазных нагрузок.

MASTER SWITCH STS 100-600 A (3 Ф)

Использование статических переключателей Master Switch в системе электроснабжения обеспечивает надежную защиту от любых возможных возмущений со стороны источников

питания, которые могут быть связаны с возможными перебоями в работе самих источников или с неполадками на линии электроснабжения, вызванными природными явлениями или человеческим фактором.

Результатом является абсолютная защита промышленных нагрузок, а также нагрузок, связанных с информационными технологиями, которые являются наиболее чувствительными к неисправностям систем электропитания и самих нагрузок.

MULTI GUARD INDUSTRIAL 1-8 X 20 КВА (3 Ф)

Серия ИБП Multi Guard Industrial специально разработана с целью обеспечения бесперебойного электроснабжения во всех областях, которые считаются критичными с

точки зрения условий окружающей среды, а также для защиты промышленных процессов.

ИБП Multi Guard Industrial поставляется в версии автономного аппарата мощностью 20 кВА или в модульной версии (от 20 до 160 кВА).

MULTI SWITCH (16 A) и MULTI SWITCH ATS (16 А)

Устройство Multi Switch позволяет добиться самого высокого уровня бесперебойности электроснабжения системы, в которой оно установлено. При его использовании уровень надежности выше, чем в случае отдельно взятого ИБП или в случае использования байпаса.

MULTI POWER 25-1176 КВА

Модульные системы Riello MULTI POWER (MPW) предназначены для защиты любой критической компьютерной и IT-среды с высокой плотностью при одновременной гарантии максимальной надежности.

MULTI SENTRY 10-200 КВА (3 Ф)

ИБП серии Multi Sentry служат идеальной защитой для компьютерных систем и сетей, телекоммуникационных устройств и, в целом, для оборудования, применяемого в жизненно важных областях, где риски, связанные с электропитанием низкого качества, могут поставить под угрозу работоспособность процессов и услуг, имеющих чрезвычайно высокую стоимость.

ИБП серии Multi Sentry предлагаются с модельным рядом 10-12-15-20 кВА для трехфазного и

однофазного входа и однофазного выхода, 10-12-15-20-30-40-60-80-100-125-160-200 кВА для

трехфазного входа и выхода, с технологией On Line двойного преобразования согласно классификации VFI-SS-111, норматив IEC EN 62040-3.

DIALOG VISION 500-1100 ВА

Серия ИБП Dialog Vision включает в себя модели от 500 ВА до 1100 ВА, с цифровой синусоидальной технологией. Серия Dialog Vision, в связи со своими широкими возможностями по взаимодействию и обмену информацией, является идеальным решением для наиболее требовательных пользователей, которым необходим высокий уровень защиты и исключительная гибкость системы электропитания.

NET POWER 600-2000 ВА

Серия ИБП Net Power включает в себя модели от 600 до 2000 ВА и использует цифровую технологию: питание на нагрузку подается от сети, которая стабилизируется по амплитуде через автоматический регулятор напряжения (AVR), и фильтруется от бросков напряжения посредством EMI-фильтров.

SENTINEL DUAL SDH 1-3 КВА

Sentinel Dual — это новая линейка ИБП On-line двойного преобразования, способная подавать питание на широкую гамму устройств, таких как серверы, системы накопления данных, оборудование, используемое в телефонии — VoIP, сетевые и электромедицинские системы, а также может использоваться в промышленной среде.

SENTINEL DUAL SDL 3,3-10 КВА

Sentinel Dual — это наилучшее решение для защиты чувствительного оборудования, а также оборудования, применяемого в жизненно важных областях, в устройствах безопасности (электромедицинском оборудовании), которое обеспечивает их максимальную надежность.

SENTINEL DUAL SDU 5-10 КВА

On-line модели ИБП двойного преобразования (VFI) серии Sentinel Dual с номинальными мощностями 5, 6, 8 и 10 кВА/кВт обладают возможностью объединения для создания однофазных систем бесперебойного электропитания (СБЭ) с номинальными мощностями до 30 кВА/кВт.

SENTINEL POWER 5-10 КВА

Серия Sentinel Power включает в себя модели 5-6 кВА (одна/одна фаза) и 6,5-8-10 кВА и использует технологию On line двойного преобразования (VFI): питание на нагрузку постоянно

подается через инвертор, который выдает синусоидальное напряжение, отфильтрованное и стабилизированное по амплитуде, форме и частоте.

SENTINEL PRO 700-3000 ВА

В ИБП Sentinel Pro используется технология ON-Line двойного преобразования, которая является выражением максимальной надежности и максимальной степени защиты таких ответственных нагрузок, как серверы, IT-системы и устройства для передачи речевой информации.

VISION 800-2000 ВА

В серию Vision входят ИБП с технологией Line Interactive и синусоидальным выходным напряжением. Данная технология позволяет достичь КПД на уровне 98% и, соответственно, низкого уровня энергопотребления. Кроме того, она обеспечивает высокий уровень защиты от сетевых помех.

Автоматическая регулировка напряжения обеспечивает защиту от бросков напряжения, от повышенного и пониженного напряжения без перехода на батареи. Меньшее использование

батарей означает их 100%-ую готовность в случае срабатывания и обеспечивает большее значение времени их автономной работы. EMI-фильтры обеспечивают дополнительную защиту от бросков напряжения и от переходных напряжений.

VISION DUAL 1100-3000 ВА

Серия ИБП Vision Dual (версии tower и rack) включает в себя модели от 1100 ВА до 3000 ВА, с цифровой синусоидальной технологией. Серия Vision Dual, в связи со своими широкими возможностями по взаимодействию и обмену информацией, является идеальным решением для наиболее требовательных пользователей, которым необходим высокий уровень защиты и исключительная гибкость системы электропитания. Vision Dual представляет собой наилучшую защиту для сетевых периферийных устройств, традиционных серверов и для сетевых систем резервирования.

Обратитесь к нам за подбором https://magistrenergo.ru/feedback/ups-calc.php

Проектирование систем бесперебойного и гарантированного электроснабжения с применением ИБП

Проекты планирования сетей передачи и распределения являются индивидуальными, поскольку в каждом конкретном случае необходимо учитывать особые условия эксплуатации, потребности в нагрузке, технические стандарты и требования, текущее состояние существующей системы и т. д.

Система электроснабжения общего назначения в соответствии с ГОСТ 32144-2013 — это совокупность электроустановок и электрических устройств, предназначенных для обеспечения электрической энергией различных потребителей электрических сетей.

При проектировании электрических систем необходимо обеспечивать:

  • защиту людей, домашних животных и имущества в соответствии с разделом 131 настоящего стандарта;
  • надлежащее функционирование электрических установок в предусмотренных условиях эксплуатации.

Характеристики защитного оборудования следует определять исходя из выполняемых им функций, которые могут предусматривать защиту от:

  • сверхтока (тока перегрузки, тока короткого замыкания);
  • тока замыкания на землю;
  • перенапряжения;
  • понижения напряжения или отсутствия напряжения;
  • электрической дуги.

Защитные устройства должны срабатывать при значениях электрического тока, напряжения и времени, которые зависят от характеристик электрических цепей и вероятности опасности.

Если в случае опасности возникает необходимость немедленного отключения питания, то предусматривают отключающее устройство, которое должно быть установлено таким образом, чтобы его можно было легко распознать и быстро и эффективно привести в действие.

Состав проекта электроснабжения ГОСТ 21.613-2014

В состав рабочей документации силового электрооборудования включают:

  • рабочие чертежи, предназначенные для производства электромонтажных работ (основной комплект рабочих чертежей марки ЭМ);
  • эскизные чертежи общих видов нетиповых изделий, конструкций, устройств, монтажных блоков (далее — эскизные чертежи общих видов нетиповых изделий), выполняемые по ГОСТ 21.114 (при необходимости);
  • спецификацию оборудования, изделий и материалов, выполняемую по ГОСТ 21.110;
  • опросные листы и габаритные чертежи (при необходимости);
  • локальную смету (при необходимости).

В состав основного комплекта рабочих чертежей марки ЭМ, в общем случае, включают:

  • общие данные по рабочим чертежам;
  • схемы электрические принципиальные (далее — принципиальные схемы) комплектных трансформаторных подстанций (КТП), питающей, распределительной и групповой сетей;
  • принципиальные схемы управления электроприводами;
  • схемы (таблицы) подключения;
  • планы расположения электрооборудования и прокладки электрических сетей;
  • кабельно-трубный или кабельный журнал (при необходимости);
  • трубозаготовительную ведомость (при необходимости);
  • ведомость заполнения труб кабелями и проводами (при необходимости).

Допускается включать в состав основного комплекта рабочих чертежей прямоугольные изометрические проекции систем, полученные визуализацией трехмерной электронной модели систем.

ПРИМЕР ПРОЕКТА:

Монтаж ИБП (UPS)

Внедрение системы бесперебойного электроснабжения — это не просто приобретение нового оборудования, это установка специализированной системы, которая должна быть легко интегрирована с потребностями и целями вашего предприятия. Тщательный и подробный план обеспечит бесперебойную установку, запуск и жизненный цикл вашего нового ИБП.

Для безопасного и надежного подключения ИБП к основному источнику электропитания он должен быть снабжен одним из следующих элементов:

  • клеммы для постоянного подключения к источнику;
  • несъемный шнур электропитания для постоянного подключения к источнику или подключения с помощью вилки;
  • приборная розетка для подключения съемного шнура электропитания.

Если ИБП снабжен несколькими входами электропитания (например, для разных напряжений или частот либо в качестве резервных источников питания) наряду со средствами подключения выхода ИБП и батарей, то его конструкция должна обеспечивать выполнение следующих условий:

  • для разных контуров должны использоваться раздельные средства подключения.

Если используются соединительные разъемы питания и неправильное присоединение разных разъемов может привести к опасности, то такие разъемы не должны являться взаимозаменяемыми.

Производитель указывает в руководстве уровень квалификации, необходимой для проведения монтажных работ. Инструкции по монтажу (где это необходимо) должны содержать ссылки на требования национальных стандартов. Четкие инструкции даются для:

  • UPS, предназначенных к размещению исключительно в помещениях с ограниченным доступом. В инструкции по монтажу должно содержаться четкое указание, что монтаж UPS может проводиться лишь в соответствии с требованиями IEC 60364-4-42. Такие UPS могут не соответствовать требованиям к противопожарным кожухам, изложенным в 1.2.6.2/RD;
  • UPS, которые требуют монтажа при передаче пользователю и конструкция которых предусматривает постоянное подключение через стационарную проводку к источнику переменного тока, нагрузке или отдельному устройству накопления энергии, например батарее. В инструкции по монтажу должно быть четко указано, что монтаж UPS может производиться только квалифицированным специалистом (например, обслуживающим персоналом), и если устройство отключения сетевого электропитания не предусмотрено производителем (см. 3.4.2/RD), соответствующее легкодоступное устройство отключения следует предусмотреть в стационарной проводке;
  • установленных поставщиком UPS, подключаемых соединителем типа А или типа В с устройством накопления энергии, например батареей. Пользователю необходимо предоставить инструкции по монтажу UPS, например руководство пользователя, если UPS предназначен для самостоятельной установки пользователем. В случае, когда оборудование не снабжено устройством отключения сетевого электропитания (см. 3.4.2/RD) или устройством отключения служит вилка сетевого шнура, в инструкциях по монтажу должно быть указано, что поблизости от UPS в свободном доступе должна быть оборудована розетка сетевого питания для питания UPS. Когда в целях безопасности сетевой шнур UPS требуется подключить к заземленному выходу сетевого питания, это необходимо указать в маркировке UPS, либо инструкциях по монтажу. То же требование к маркировке применяется в отношении любых (равнопотенциальных) заземлений специального назначения прочего подключенного к UPS оборудования и нагрузок класса I.

Пусконаладка ИБП

Система должна быть первоначально проверена на наличие повреждений, износа и отказов компонентов. Затем следует проверить взаимосвязь компонентов системы, используя обесточенные и под напряжением методы, чтобы убедиться в правильности работы компонентов, включая контроль включения / выключения, блокировки процесса системы и функции защитного реле.

Перечень работ при пусконаладке ИБП

  • Оценка качества монтажа кабельных линий, проверка сечения входного и выходного кабеля на соответствие мощности нагрузки.
  • Мониторинг работоспособности силовых автоматических выключателей.
  • Осмотр функциональных узлов и блоков бесперебойника.
  • Проверка креплений узлов и модулей.
  • Протяжка контактных соединений ИБП.
  • Подключение к ИБП кабеля.
  • Подключение аккумуляторного модуля.
  • Запуск ИБП на холостом ходу (без нагрузки).
  • Калибровка приборов ИБП.
  • Аналитика рабочих параметров, настройка.
  • Проверка аварийной сигнализации и индикации.
  • Тестирование работы ИБП в различных режимах.
  • Подключение к источнику бесперебойного питания реальной или имитирующей нагрузки. Проверка работы ИБП под нагрузкой в различных режимах.
  • Проведение инструктажа с ответственным персоналом.
  • Оформление и подписание приемо-сдаточных документов.

Обслуживание систем ИБП

Техническое обслуживание ИБП состоит из профилактического и корректирующего обслуживания.

  • Профилактическое обслуживание состоит из запланированного списка мероприятий. Выполнение этих действий поддерживает ИБП в хорошем рабочем состоянии и помогает предотвратить сбои.
  • Корректирующее обслуживание выполняется в результате сбоя. Корректирующее обслуживание устраняет проблему и приводит устройство в рабочее состояние.

Профилактическое обслуживание — это систематическое обслуживание. Цель состоит в том, чтобы свести к минимуму проблемы с работой оборудования и предотвратить сбои, сделав мелкий или необходимый ремонт, прежде чем возникнут серьезные эксплуатационные трудности. Общее состояние оборудования должно периодически оцениваться, и записи должны поддерживаться для сравнения при последующих проверках. Записанная информация более надежна, чем память технического специалиста.

Записи должны быть краткими, но полностью описывать состояние оборудования.

Чек-лист проверки:

  • Выполните визуальные проверки и эксплуатационные испытания всего оборудования ИБП и соответствующего распределительного устройства.
  • Регистрируйте все результаты в журнале технического обслуживания.
  • Выполните функциональную проверку и проверку диагностических систем ИБП.
  • Проверьте окружающую среду, температуру, пыль, влажность, вентиляцию помещения и т. д.
  • Очистите и затяните все силовые соединения на входных и выходных клеммах, на всех автоматических выключателях, а также на клеммных колодках и предохранителях на ножках инвертора. Во время осмотра проверьте все силовые кабели и компоненты на наличие признаков перегрева, разбухания, протечки и т. д.
  • Регулярно заменяйте воздушные фильтры. Как правило, их необходимо заменять не реже одного раза в 6 месяцев в чистых условиях.
  • Проверьте и откалибруйте каждую систему, чтобы включить в нее распределительные устройства и автоматические выключатели, счетчики и уровни аварийных сигналов для частоты, напряжения, тока, передачи, отключения, аварийной сигнализации.
  • Выполните функциональные тесты системы и компонентов на всем оборудовании ИБП, чтобы обеспечить надлежащее функционирование в заданных параметрах.
  • Запустите диагностику всей системы ИБП и устраните все выявленные проблемы.
  • Заменяйте контрольные батареи не реже одного раза в 2 года.
  • Выполните тщательный осмотр всех шкафов на наличие посторонних предметов. Выполните тщательную очистку от пыли и пылесосом всех интерьеров шкафа. Для чистки ящиков и шкафов используйте только резиновые или пластиковые вакуумные насадки.

Обратитесь к нам за подбором https://magistrenergo.ru/feedback/ups-calc.php


Заявка на услуги
выбрать файл файл не выбран
txt, rtf, doc, docx, xls, xlsx, ods, odt, jpg, png, zip, rar, pdf
Расскажите о нас друзьям:
