ОБЗОР ЭЛЕКТРОЩИТОВ (НКУ)

Низковольтные комплектные устройства распределения и управления (далее НКУ) — это трехфазное распределительное устройство, предназначенное для безопасной, эффективной и надежной подачи электроэнергии при напряжении до 1000 вольт и токе до 6000 ампер.

Основные компоненты НКУ:

  • Электротехнические оболочки, шкафы
  • Шины и шинные сборки
  • Автоматические выключатели в литом корпусе или силовые (выдвижные или стационарные)
  • Твердотельное реле
  • Силовые трансформаторы
  • Трансформаторы тока
  • Защитные предохранители
  • Аксессуары для автоматических выключателей, подъемные устройства (встроенные в редуктор)
  • Защитные и контрольные вспомогательные реле
  • Измерительные приборы (амперметры, вольтметры, ваттметры)
  • Управляющие переключатели и индикаторы

Периодичность проверки и обслуживания НКУ должна составлять 3-6 месяцев при установке нового оборудования и 1-2 года для существующего оборудования

Распределительные щиты согласно ГОСТ Р МЭК 61439 — делятся на следующие категории:

  1. Шкафы со счетчиками. Распределительные системы зданий
  2. НКУ распределения и управления на базе как компактных , так и крупногабаритных шкафов
  3. Распределители мощности. Главные распределительные щиты
  4. Инсталяционные распределительные шкафы

Данный стандарт применяется для систем распределения электроэнергии, НКУ электрораспределения и управления, шкафов со счетчиками, распределительных панелей для частных и общественных зданий, строительных площадок и наружной установки, а так же для особых областей применения НКУ, например в судостроении

Распределительное устройство низкого напряжения имеет следующие номиналы:

  • Максимальное напряжение (обычно до 635 В)
  • Частота питания (обычно 50 Гц и 60 Гц)
  • Уровень изоляции (обычно 2,2 кВ)
  • Непрерывный ток (обычно до 10000А)
  • Выдерживаемый ток короткого замыкания (обычно до 200 кА)
  • Кратковременный выдерживаемый ток (обычно до 100 кА, 30 циклов)

Область применения:

Низковольтные комплектные устройства распределения устройства и панели управления находятся на электростанциях, трансформаторных станциях, распределительных подстанциях, коммерческих и административны зданиях, промышленных предприятиях и фабриках, нефтеперерабатывающих заводах, бумажных фабриках, металлургических заводах и в любом другом месте, где используется или распределяется электрическая энергия.

Основные типы по току:

  • от 800 А и до 6300 А

Компания «МагистральЭнергоИнжиниринг» осуществляет

проектирование и производство всех типов низковольтных комплектных устройств

(НКУ): ГРЩ, АВР, ВРУ, ЩО,ЩС с токами сборных шин до 6300 А согласно лучшим отраслевым стандартам и ГОСТ Р МЭК 61439.2.

Основные типы производимых нами электрощитов:

  • Главный распределительный щит (ГРЩ) — приём и распределение электроэнергии.
  • Вводное распределительное устройство (ВРУ) — прием вводного силового кабеля, распределение питающих линий, учета электроэнергии, защиты линий от перегрузок.
  • Аварийный ввод резерва (АВР) — включение резервного оборудования взамен отключившегося основного
  • Щит этажный (ЩЭ) — учета, приема и распределения электрической энергии, а также защиты линии от перегрузок и коротких замыканий.
  • Щит квартирный (ЩК) — внутриквартирное распределение электроэнергии и учет ее потребления, а также для защиты распределительных и групповых линий цепей при перегрузках и коротких замыканиях.
  • Щит освещения (ЩО) — защита, присоединение и коммутация электрических цепей освещения.
  • Щит управления (ЩУ) — управление различным технологическим оборудованием на производстве.
  • Щит автоматики (ЩА) — автоматизированное управления системами климата, освещения, вентиляции, отопления, пожаротушения, дымоудаления, водоснабжения, а также управление другими автоматизированными устройствами.
  • Щит бесперебойной подачи питания (ЩБП) — обеспечения бесперебойного питания оперативных цепей постоянного тока напряжением 24В.

В соответствии с международными правилами существует только два уровня напряжения: низкое напряжение : до 1 кВ переменного тока (или 1500 В постоянного тока) и высокое напряжение: выше 1 кВ переменного тока (или 1500 В постоянного тока).

Как официальный технологический партнер и системный интегратор таких брендов, как: ABB, SIEMENS, Eaton, Schneider Electric и т.д. мы производим проектирование, сборку и монтаж распределительных устройств низкого напряжения и щитов управления в полном соответствии с ГОСТ Р МЭК (IEC) 61439.

ПРОЕКТИРОВАНИЕ ЭЛЕКТРОЩИТОВ:

Компания «МагистральЭнергоИнжиниринг» осуществляет проектирование электрощитов основываясь на современном Международном стандарте и программном комплексе EPLAN, чтобы гарантировать Вам безопасные низковольтные распределительные устройства и устройства управления, точность расчетов, высокую скорость разработки конструкторской документации, а наличие в базе более чем 1000 готовых решений — гарантирует вам сборку готового решения в кратчайшие сроки от 5-ти дней!

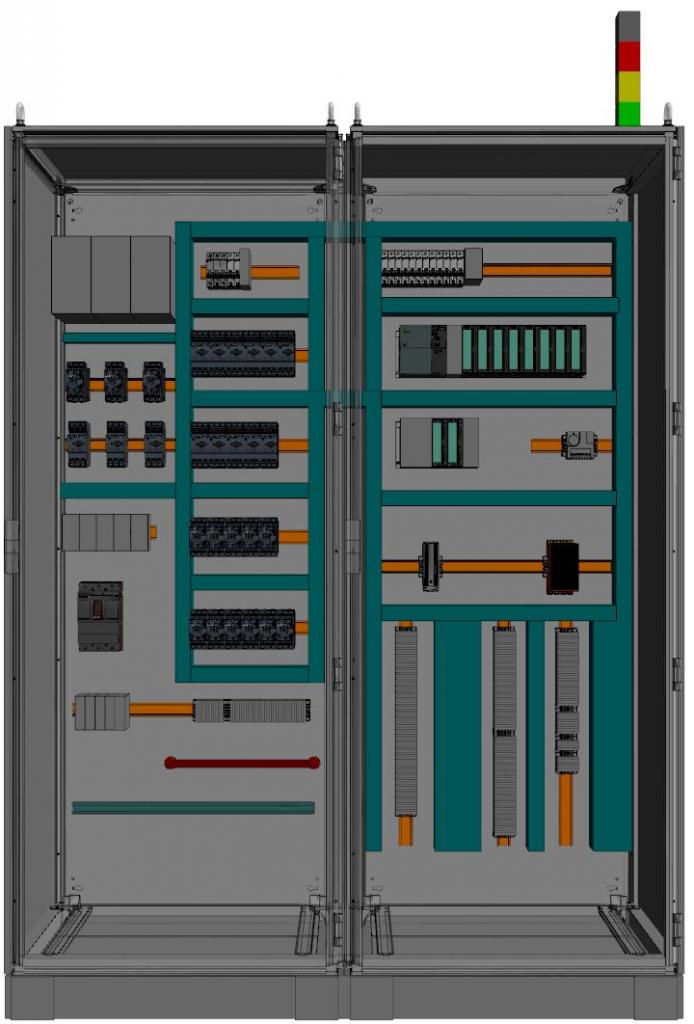

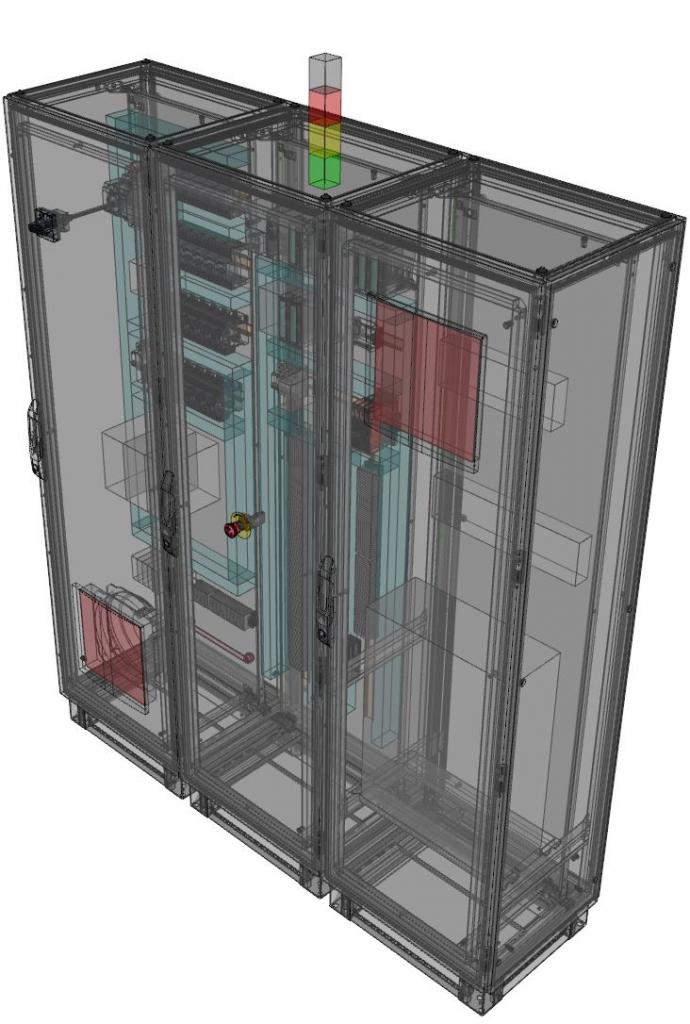

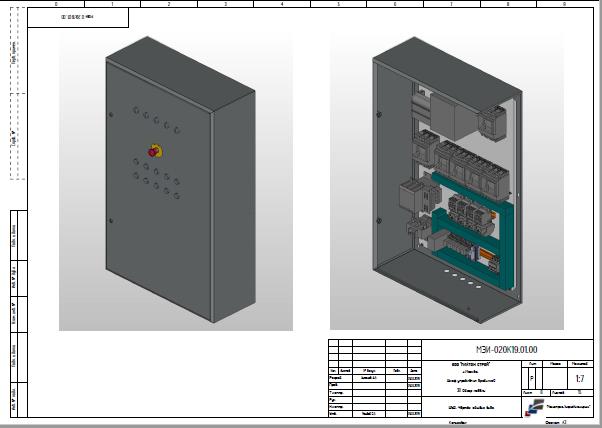

Пример проектирования ГРЩ в EPLAN Electric:

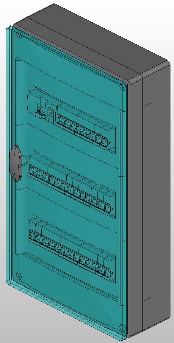

Пример проектирования щитка освещения:

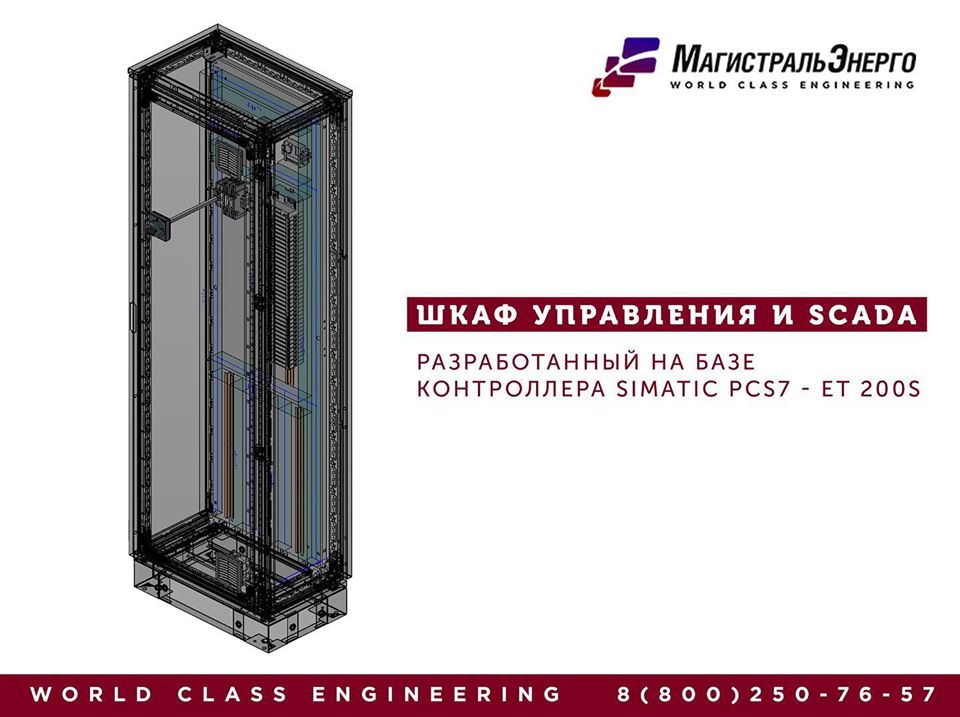

Примеры проектирования щитов автоматики:

Руководствуясь разделом № 13 СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных зданий:

13.1 ВРУ и ГРЩ, как правило, должны размещаться в специально выделенных запирающихся помещениях (электрощитовых). Двери из этих помещений должны открываться наружу.

Не разрешается размещать ВРУ и ГРЩ в незадымляемых лестничных клетках.

Разрешается размещать электрощитовые в сухих подвалах при условии, что эти помещения отделены противопожарными перегородками с пределом огнестойкости не менее 0,75 ч.

В районах, подверженных затоплению, ВРУ и ГРЩ должны устанавливаться выше возможного уровня затопления.

ВРУ и ГРЩ разрешается размещать не в специальных помещениях при соблюдении следующих требований:

  • степень защиты ВРУ должна быть не ниже IР31;
  • устройства и щиты должны быть расположены в удобных и доступных для обслуживания местах (в отапливаемых тамбурах, вестибюлях, коридорах и т.п.);
  • аппараты защиты и управления должны устанавливаться в металлическом шкафу или в нише стены, снабженных запирающимися дверцами. При этом рукоятки аппаратов управления не должны выводиться наружу, они должны быть съемными или запираться на замки.

В помещениях ВРУ и ГРЩ разрешается размещать оборудование слаботочных устройств и систем (усилители телесигналов, контроллеры автоматизированных систем, аппаратуру и щитки системы дымоудаления и т.п.).

При этом проходы обслуживания между слаботочными устройствами и аппаратурой сильных токов должны соответствовать 4.1 ПУЭ, а панели ВРУ должны иметь исполнение не ниже IP2X.

13.2 Электрощитовые, а также ВРУ и ГРЩ не допускается располагать непосредственно под уборными, ванными комнатами, душевыми, кухнями пищеблоков, моечными и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства. Следует исключать возможность проникания шумов от оборудования электрощитовых, расположенных рядом с помещениями, в которых уровень шума ограничивается санитарными нормами.

13.3 Прокладка через электрощитовые трубопроводов систем водоснабжения, отопления (за исключением трубопроводов отопления щитовой), а также вентиляционных и других коробов разрешается как исключение, если они не имеют в пределах щитовых помещений ответвлений, а также люков, задвижек, фланцев, ревизий, вентилей. При этом трубопроводы холодной воды должны иметь защиту от конденсации влаги, а горячей воды — тепловую изоляцию.

Прокладка через электрощитовые газопроводов и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.

13.4 Электрощитовые должны оборудоваться естественной вентиляцией и электрическим освещением. В них должна обеспечиваться температура не ниже 5 °С.

13.5 Распределительные пункты и групповые щитки следует, как правило, устанавливать в нишах стен в запирающихся шкафах. При наличии специальных шахт для прокладки питающих сетей распределительные пункты и групповые щитки следует устанавливать в этих шахтах с устройством запирающихся входов в шахты для доступа к щиткам и пунктам только обслуживающего персонала.

13.6 В лестничных клетках зданий высота установки осветительных и силовых щитков и пунктов, размещаемых в нишах и не выступающих из плоскости стен, не нормируется.

Открыто установленные щитки и пункты должны размещаться на высоте не менее 2,2 м от пола, при этом не допускается уменьшение проходов, заданных нормами противопожарной безопасности.

13.7 Установка распределительных пунктов, щитов, щитков непосредственно в производственных помещениях пищеблоков, торговых и обеденных залах допускается как исключение при невозможности принять иное решение. При установке в торговых и обеденных залах они должны размещаться в нишах строительных конструкций с запирающимися дверцами и иметь надлежащее архитектурное оформление.

13.8 В учебных кабинетах и лабораториях школ и средних специальных учебных заведений распределительные щитки для питания учебных приборов следует устанавливать вблизи стола преподавателя.

13.9 В жилых и общественных зданиях запрещается применение комплектных устройств, внутренние соединения которых выполнены с использованием алюминиевых проводников. Допускается использование в распределительных устройствах специальных алюминиевых сплавов.

Следующая информация актуальна для всех типов производимых нами щитов (ГРЩ, АВР, ЩУ, ЩР, ЩО, ЩС, ЩАО)

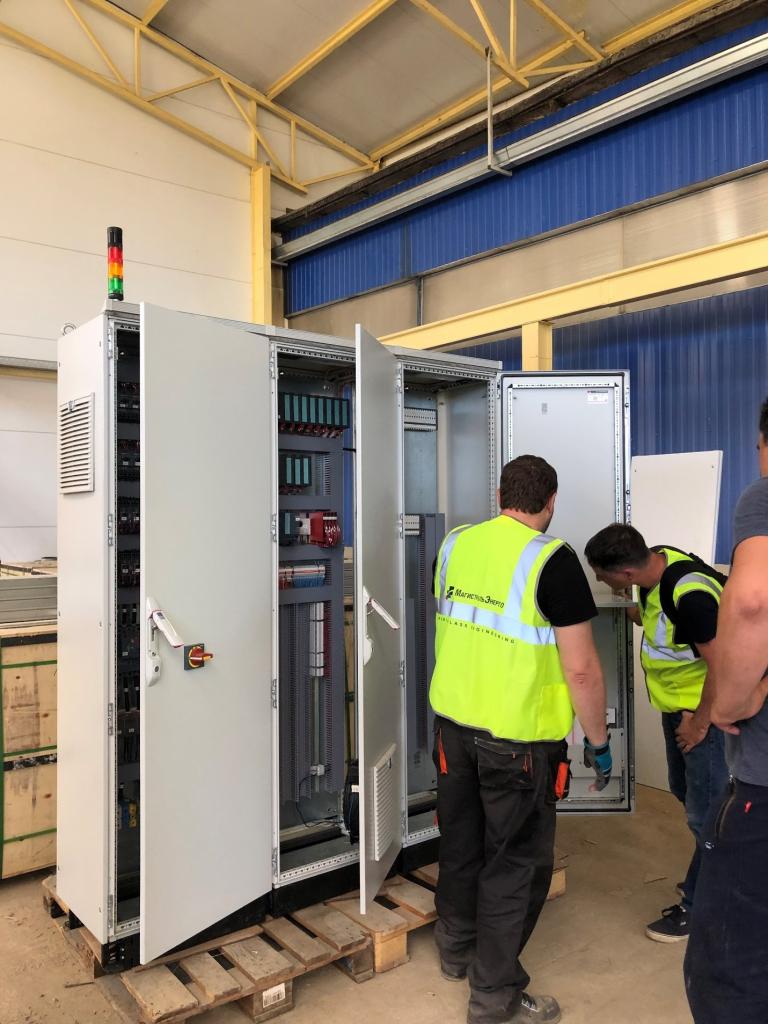

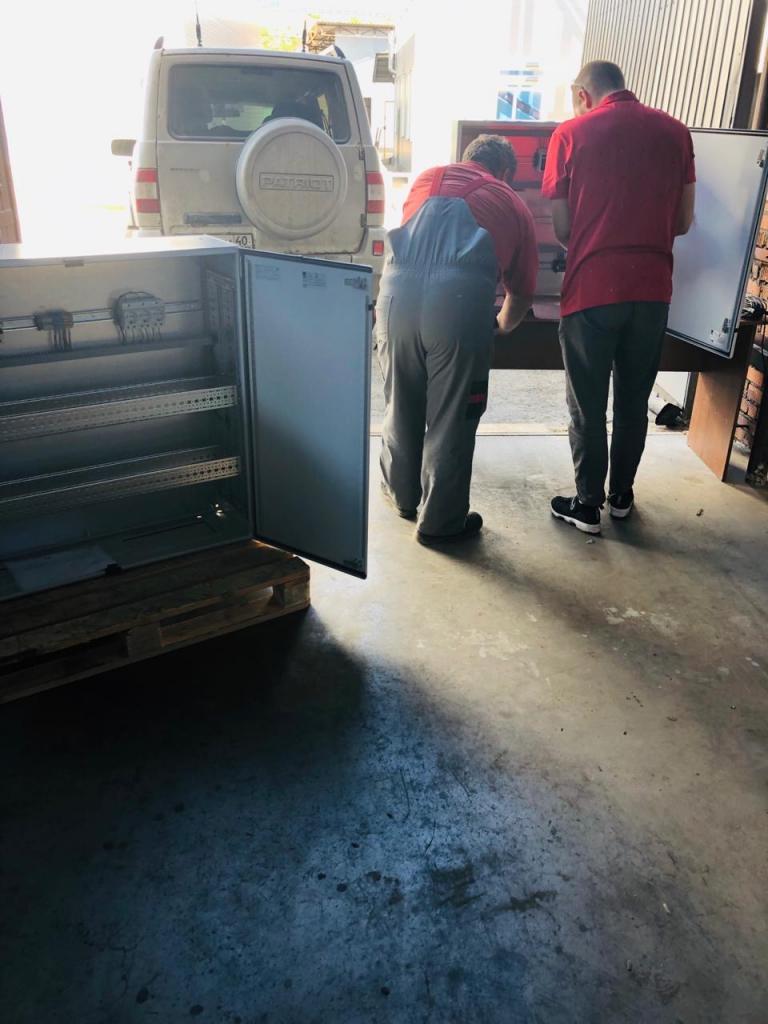

ПРОИЗВОДСТВО ЭЛЕКТРОЩИТОВ

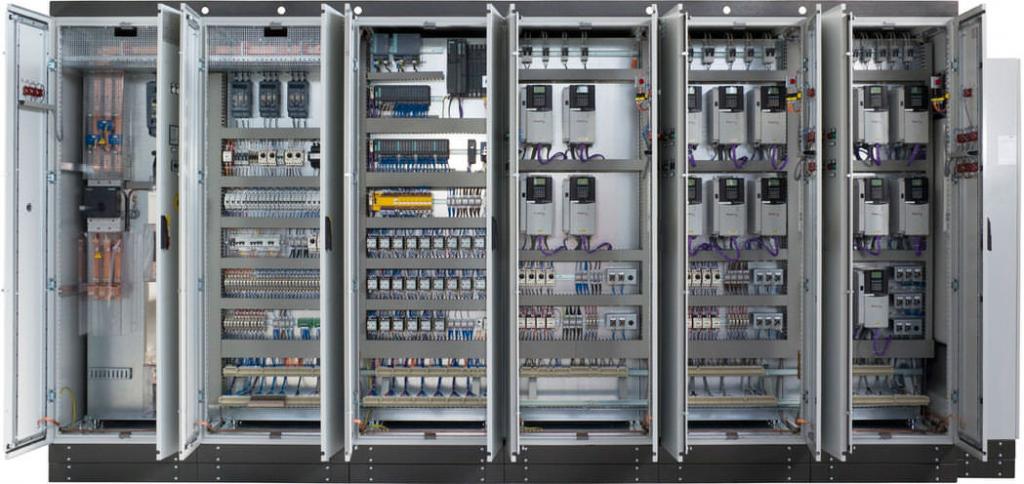

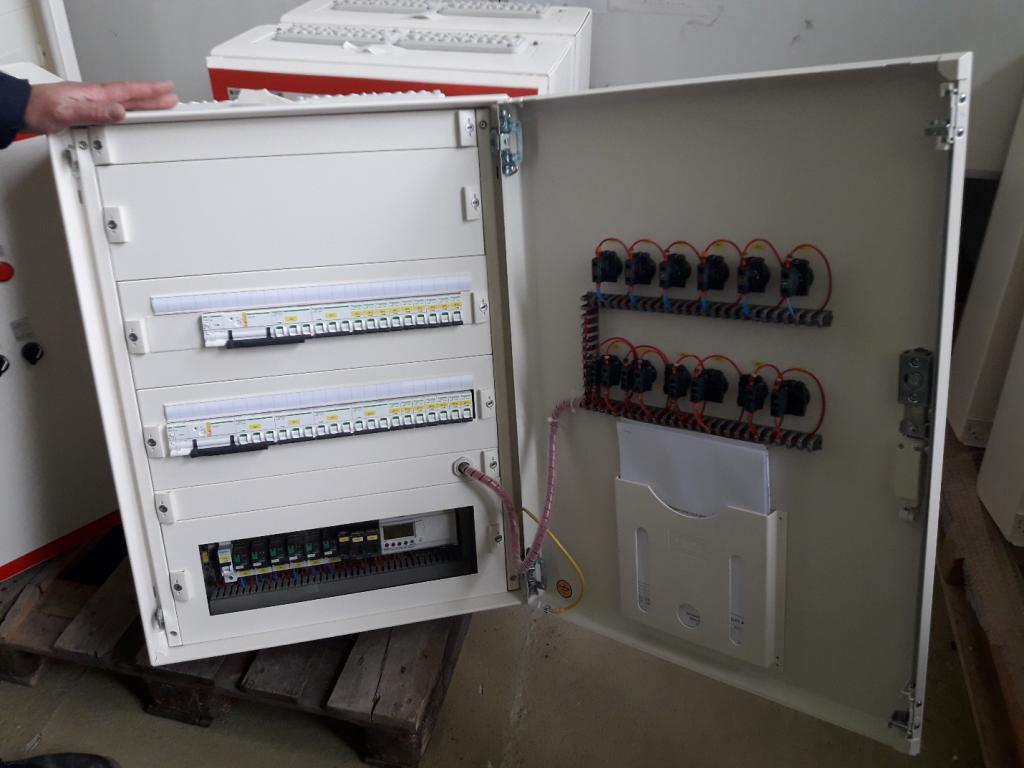

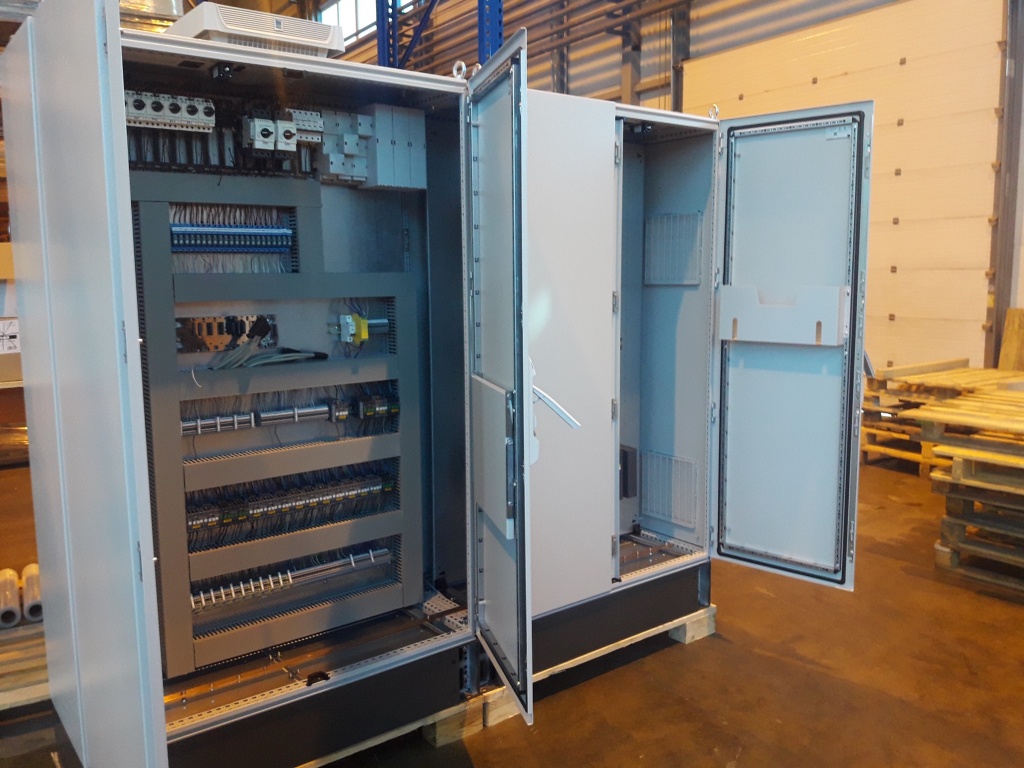

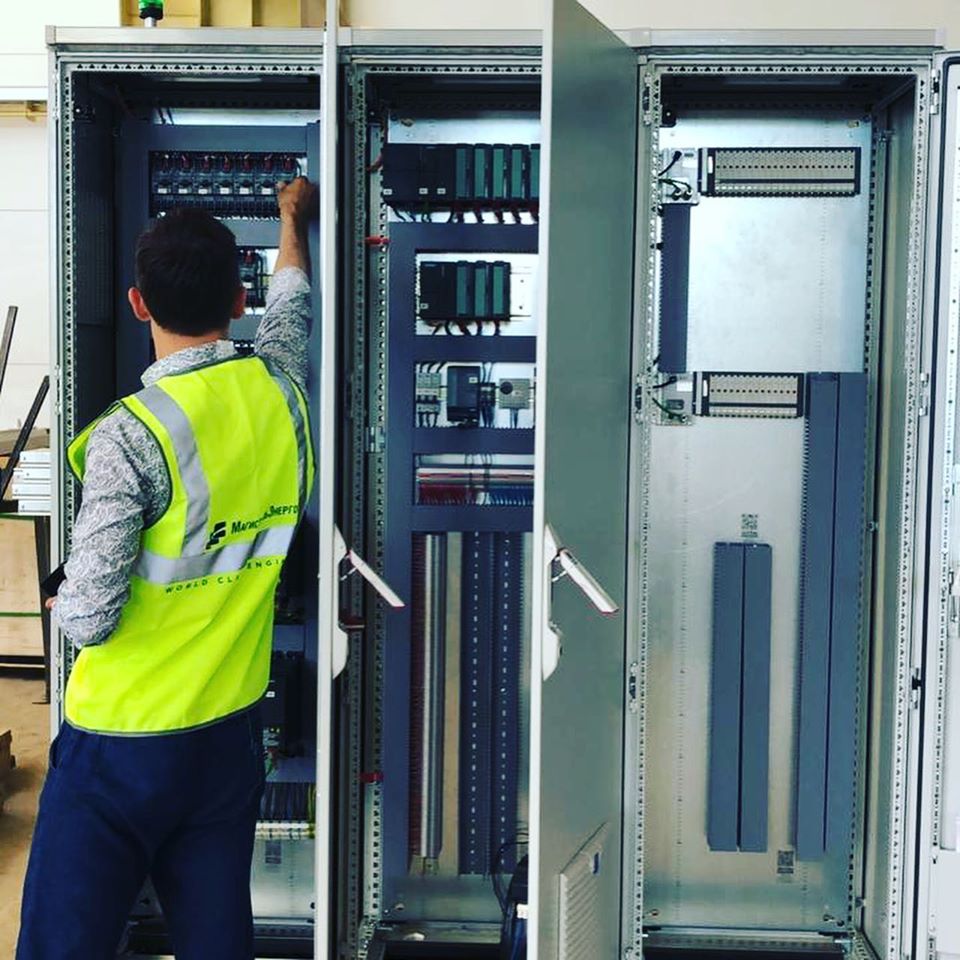

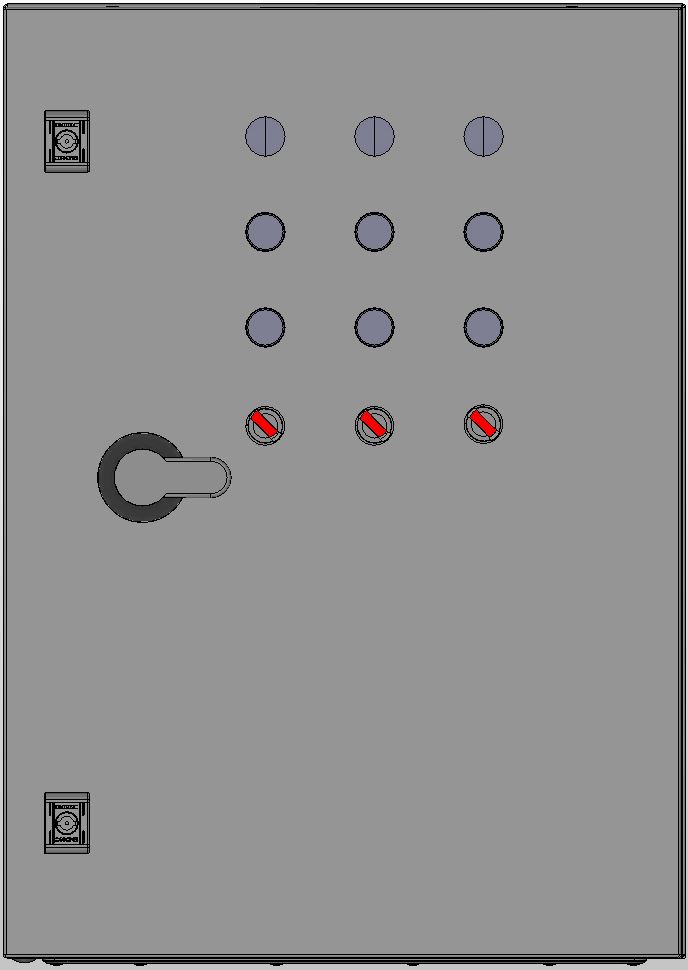

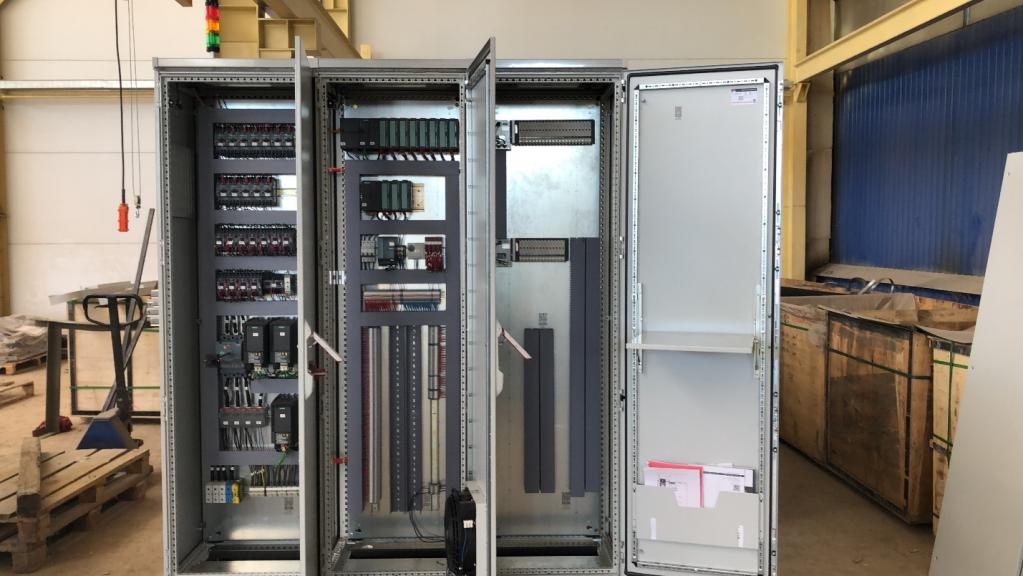

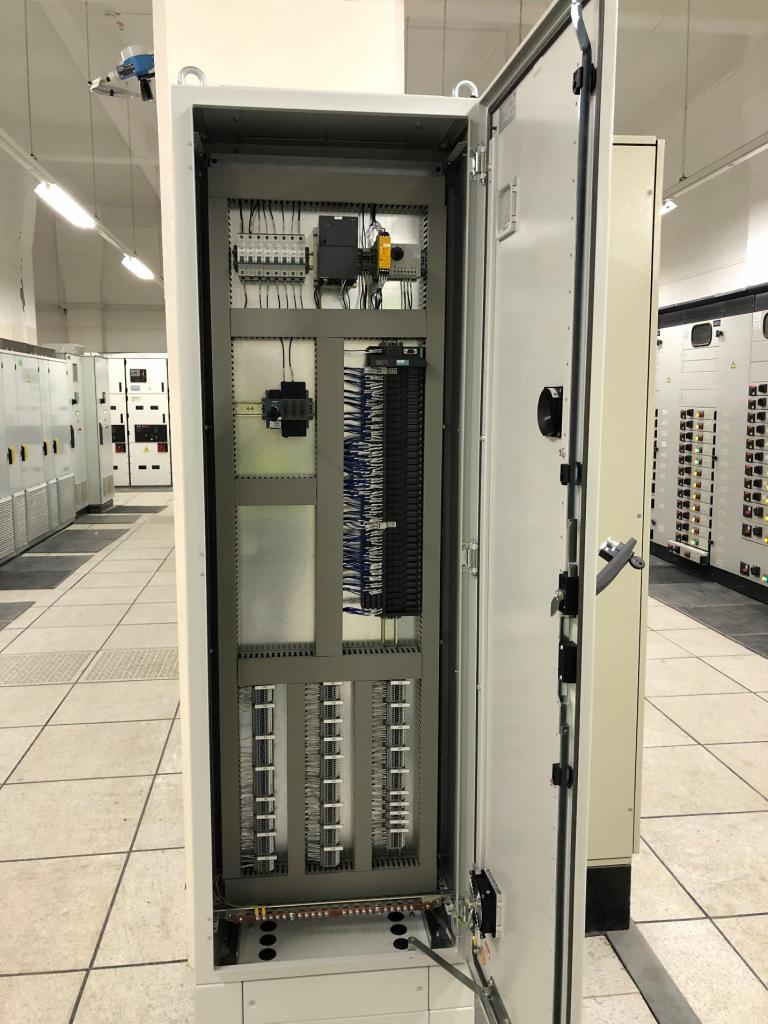

Примеры производимой нами продукции:

Все НКУ производства «МагистральЭнергоИнжиниринг» сертифицированы в органе по обязательной сертификации как низковольтные комплектные устройства, имеют модульную конструкцию и легко масштабируются.

Сертификация распределительных сборок определяется международным стандартом МЭК (IEC) 61439-1. Этот стандарт содержит общие правила, признанные во всем мире.

Преимущества наших НКУ:

  • Разработка по индивидуальному заказу.
  • Собственное сертифицированное производство Golden Prisma Partner.
  • Приемка конструкций и приемо-сдаточные испытания в лаборатории.
  • Четкое соответствие ГОСТ Р 51321.1 −2007 (МЭК 60439 — 1:2004).
  • Полный комплект сопроводительных документов: паспорт изделия, электрическая схема, гарантийный талон, маркировка.
  • Высокая скорость изготовления за 3-5 дней.
  • Оптимальная по рынку цена — от 10 000 руб.

Стоимость зависит от типа применяемого оборудования, силы тока, отрасли применения, степени IP и начинается от 30 000 рублей с НДС!

ИСПЫТАНИЯ ЭЛЕКТРОЩИТОВ В ЭЛЕКТРОТЕХНИЧЕСКОЙ ЛАБОРАТОРИИ

Предлагаем ознакомиться с подробным перечнем видов НКУ, производимых нашей компанией в каталоге

Семь типовых испытаний рекоментованы официально проводятся на сборках низкого напряжения, представляющих обычные конфигурации проводки и схемы расположения оборудования. Эти сборки называются «стандартными сборками». По определению стандартные сборки содержат только макеты, которые прошли типовые испытания.

Наличие собственной испытательной аккредитованной лаборатории позволяет нам выдавать в комплекте документации помимо паспорта НКУ еще и протокол испытаний, что в свою очередь позволяет вам — быстро и без проблем ввести объект в эксплуатацию.

Во избежание проведения проверок и испытаний, которые занимают много времени и иногда являются слишком дорогостоящими, стандарт МЭК позволяет сократить количество испытаний до минимума, используя «Типовые испытания».

Семь типовых испытаний официально проводятся на сборках низкого напряжения:

  • Пределы повышения температуры
  • Диэлектрические свойства
  • Сопротивление короткого замыкания
  • Эффективность защитной схемы
  • Зазоры и пути утечки
  • Механическая операция
  • Степень защиты (IP)

Есть еще шесть тестов, разработанных для проверки качества конструкции, добавленных к типовым испытаниям в стандарте МЭК 61439-1:

  • Стойкость к механическим воздействиям
  • Устойчивость к ржавчине
  • Устойчивость к сырости
  • Стойкость теплоизоляционных материалов к теплу
  • Огнестойкость
  • Механические характеристики узлов и креплений

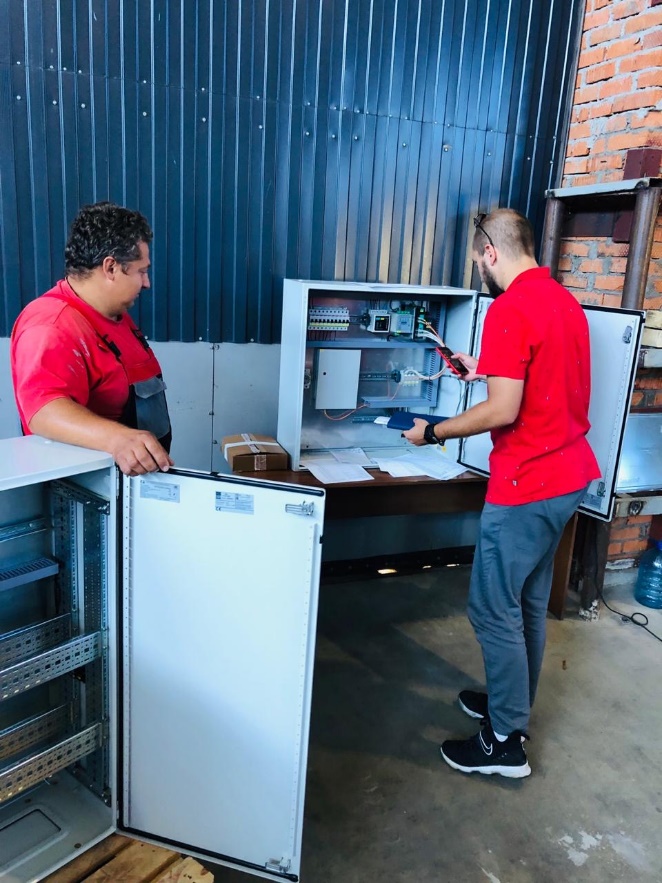

*Наша Лаборатория проводит следующие виды испытаний, измерений и проверок:

  • Измерение сопротивления заземляющих устройств и удельного сопротивления грунта.
  • Измерение сопротивления изоляции электрооборудования, проводов и кабелей.
  • Измерение сопротивления постоянному току.
  • Измерение сопротивления петли «фаза-нуль».
  • Измерение сопротивления цепи между заземлителями и заземляемыми элементами.
  • Измерение параметров УЗО.
  • Испытание измерительных и силовых трансформаторов.
  • Испытание изоляторов и шин.
  • Испытание повышенным напряжением электрооборудования и кабелей напряжением до 10 кВ
  • Испытание конденсаторов.
  • Испытание автоматических выключателей напряжением до 1000 В.
  • Испытание вентильных разрядников и ограничителей перенапряжения.
  • Испытание и проверка разъединителей напряжением до 10 кВ.
  • Испытание масляных и вакуумных выключателей напряжением до 10 кВ.
  • Испытание электрических аппаратов, вторичных цепей и электропроводки.
  • Испытание кабеля из сшитого полиэтилена 10 кВ.
  • Проверка и наладка устройств релейной защиты, автоматики и телемеханики.
  • Проверка систем молниезащиты.
  • Проверка устройств автоматического включения резервного питания (АВР).
  • Проверка электроустановки требованиям нормативной и проектной документации

По результатам испытаний мы предоставляем заказчику технический отчет установленной формы, соответствующий всем требованиям Ростехнадзора. Все протоколы, выданные после электроизмерений, заверяются подписями начальника электролаборатории и инженерами наладчиками, которые проводили электроизмерения.

Алгоритм проверки конструкции приведен на стр. 28-81 (по ссылке)

МОНТАЖ ЭЛЕКТРОЩИТОВ:

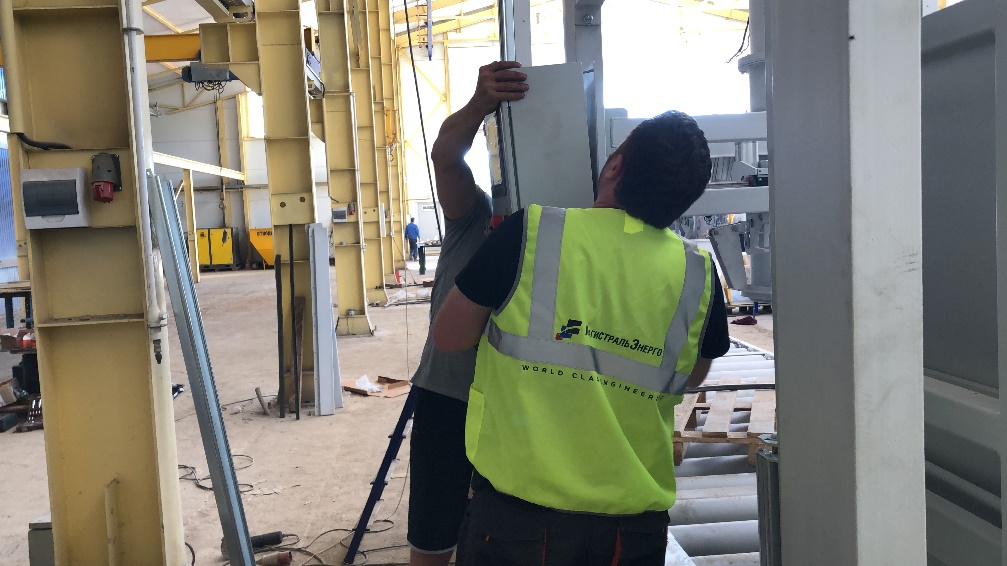

Монтаж всех электрощитов производится высококлассными специалистами прошедшими все специальные обучения по работе с электроустановками, промышленной безопасности и имеющие необходимый уровень допуска до и более 1000В. Монтаж шкафов и электроустановок — осуществляется в строгом соответствии с ПУЭ и соотв. СНИП, учитывают специфику деятельности предприятия и отраслевые нормы и правила.

Все монтируемые нами распределительные устройства обеспечивают высокий уровень безопасности, защиту оператора и бесперебойную работу сети, что соответствует требованию о защите от прикосновения и исключает возможность неправильного использования.

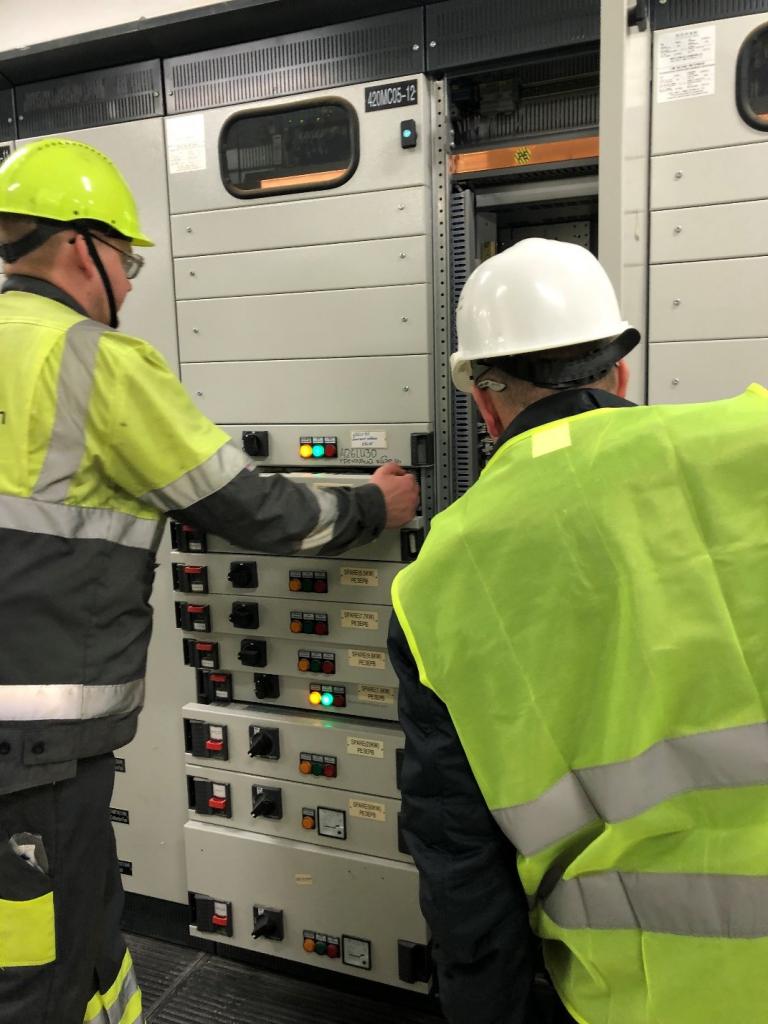

ПУСКОНАЛАДКА ЭЛЕКТРОЩИТОВ:

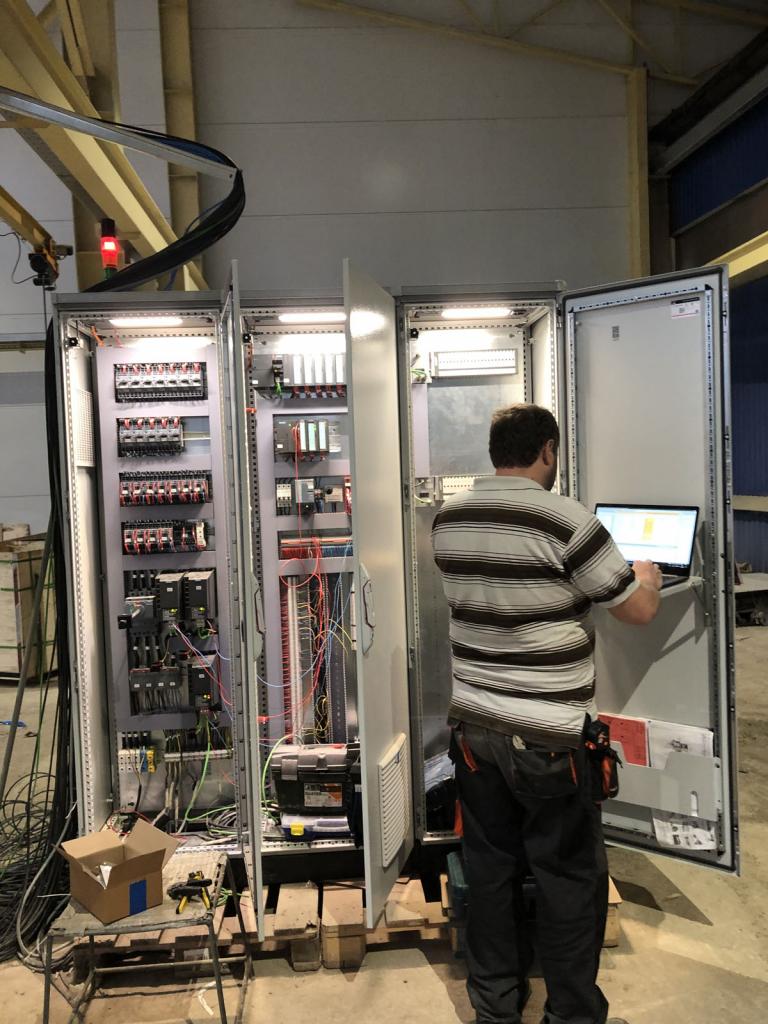

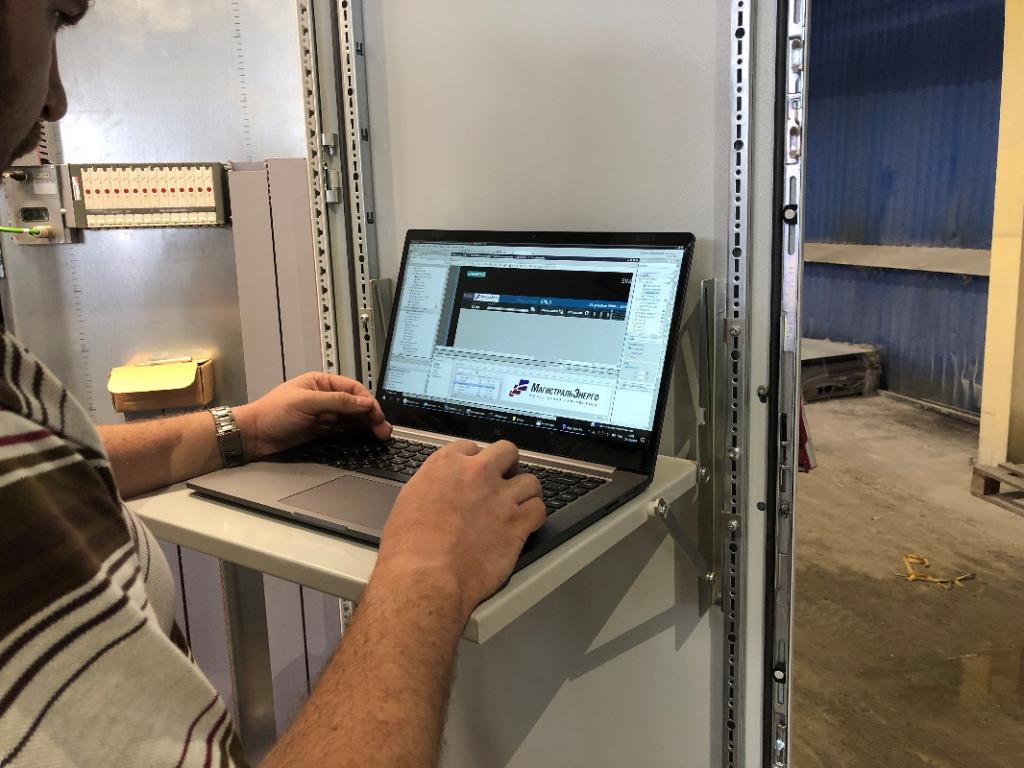

Процесс ввода в эксплуатацию НКУ включает в себя оценки, тесты и проверки, которые определяют, соблюдаются ли надлежащие характеристики распределительного устройства отраслевые требования к установке.

Мы проводим все необходимые испытания, которые определяют, будет ли система распределения электроэнергии работать правильно в соответствии с техническими требованиями, бесперебойно и безопасно после установки, обеспечивая максимальный срок полезного использования установки.
