Щиты управления и автоматики

ОБЗОР:

При реализации проектов капитального строительства, технического перевооружения на предприятиях, а так же модернизации технологического оборудования, реконструкции отдельных участков и цехов производства — мы часто сталкиваемся с проблемой разработки шкафов управления и автоматики.

ШУ и ЩА — сейчас повсеместно применяются в разных отраслях гражданского и коммерческого строительства, промышленности и предназначены для управления различным технологическим оборудованием на производстве или в инженерных системах зданий: управление насосами, системами вентиляции, подачей и смешиванием сырья и другими технологическими операциями: полив, смешивание, упаковка, резка, обработка, сборка, литье...

Главная функция ШУ — управление различным технологическим оборудованием на производстве, а функция ЩА — управление инженерными системами здания.

Там, где применяется Шкафы управления, отпадает необходимость в ручных переключениях, операторам больше не приходится контролировать технические параметры — силу тока, напряжение, мощность, длительность и время переключения операций, а также самостоятельно выбирать оптимальные режимы и обеспечивать безопасность производства: все это за человека выполняет автоматика.

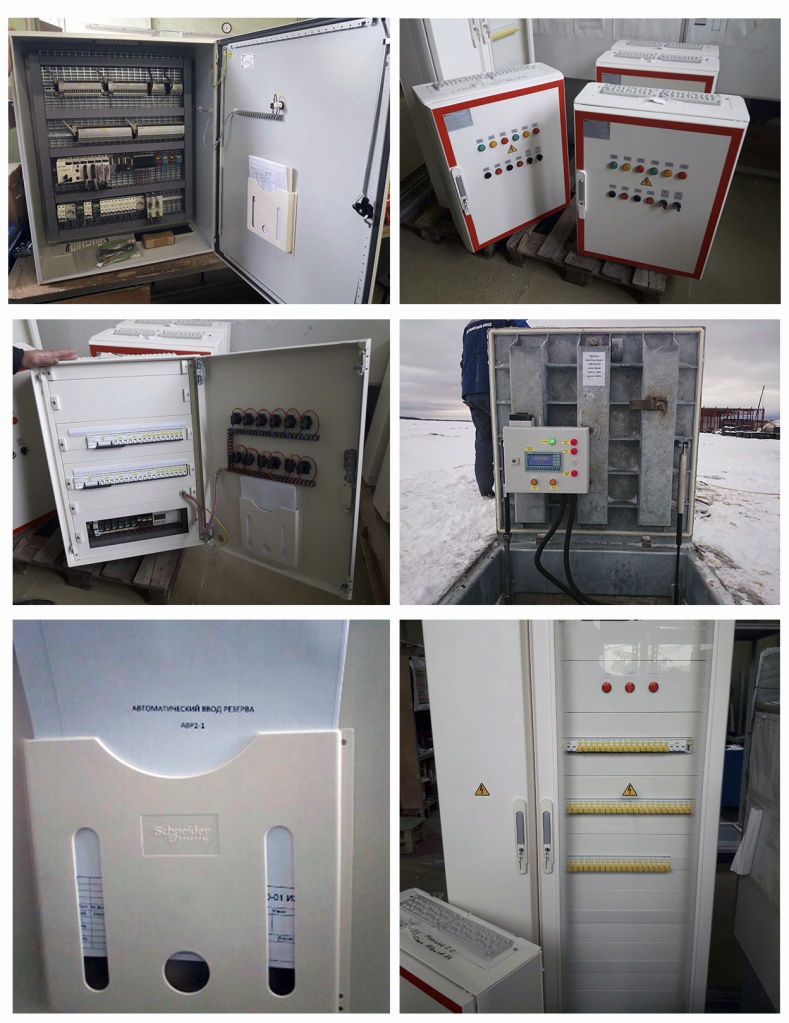

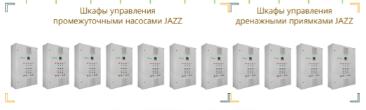

Выпускаемые типы Щитов Управления:

  • Шкафы управления вентилятором и электрокалорифером
  • Щиты управления вентиляцией
  • Щиты управления приточной вентиляцией
  • Щиты управления приточно-вытяжной вентиляцией
  • Щиты управления тепловыми завесами
  • Щиты управления дымоудалением
  • Щиты управления насосами
  • Щиты управления задвижками
  • Шкаф управления клапанами
  • Шкаф управления линией окраски
  • Шкаф управления линией подачи
  • Шкаф управления горелки
  • Шкаф управления фильтрами
  • Шкаф управления плавным пуском двигателя
  • Шкаф управления освещением
  • Шкаф управления обогревом
  • Шкаф управления электродвигателем
  • Шкаф управления приводом

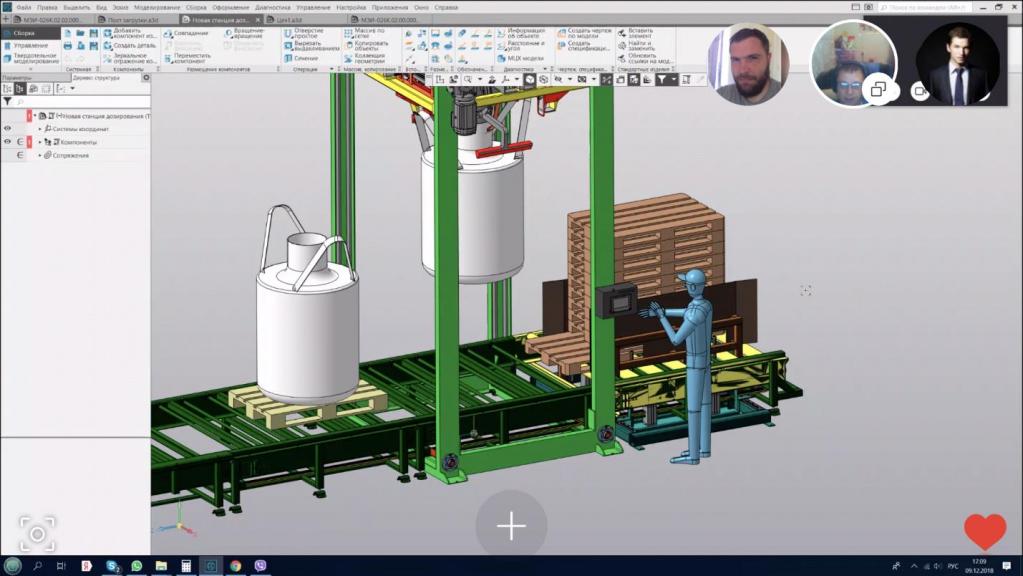

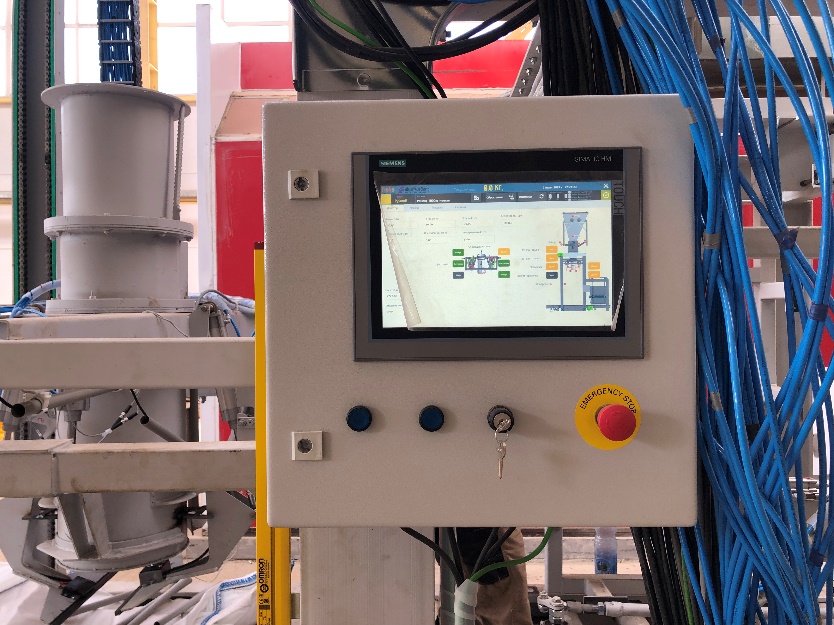

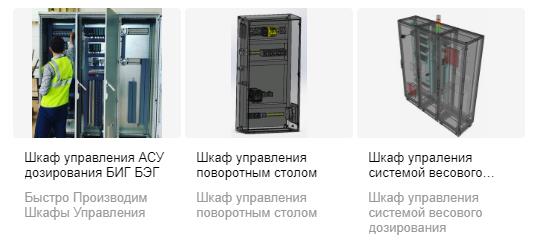

На фото — разработка пульта управления станцией весового дозирования:

Цели применения АСУ могут быть разные:

  • увеличение производительности и объемов производства,
  • повышении надежности и безопасности процессов производства,
  • снижения себестоимости единицы выпускаемой продукции
  • оптимизация затрат.

Вместе с другими приложениями информационных технологий, такими как компьютерные технологии: CAD, CAM, CAx — «автоматизация» контролирует промышленное оборудование и процессы и снижает потребность в человеческом вмешательстве.


Все Шкафы Управления оснащенные должной формой автоматизации — могут отправлять данные в систему диспетчерского управления и сбора данных SCADA. (Supervisory Control And Data Acquisition — диспетчерское управление и сбор данных) — СКАДА — позволяет вам следить за сетью 24/7, обрабатывая данные в режиме реального времени (Real Time). Это позволяет обеспечивать удаленный доступ к АСУ предприятия при необходимости.

Видео SCADA WinCC-Runtime в 3D для мониторинга вентиляционных установок нашего проекта:

Щит автоматики так же отвечает за программные логические контроллеры (ПЛК), которые «следят» за работой вентиляции, отопления, пожарной сигнализации, производственными линиями, технологическими операциями и процессами. Пи необходимости -разрабатывается интегрированный набор интерфейсов оператора SCADA (или человеко-машинных интерфейсов), что позволяет легко управлять операциями и конфигурировать систему в зависимости от требований заказчика и отраслевых особенностей, прописанных в стандартах.


Шкафы управления — что же это такое?

Шкаф или щит управления (соответственно, ШУ или ЩУ), иначе называемый шкафом автоматики (ША) — так же обеспечивает измерение и контроль технических параметров, выполняет технологические переключения в обслуживаемых системах.

Это локализованное в едином унифицированном корпусе (из пластика или металла) устройство управления с заведенными в него силовыми и контрольными кабелями, состоящее из релейной и коммутационной аппаратуры, укрепленной на DIN-рейках, с выведенной наружной сигнализацией, которое обеспечивает безопасную работу оборудования в соответствии с заданными параметрами и технологическим циклом.

В зависимости от отрасли, в которой применяются, такие шкафы выполняют различные задачи и отличаются выполняемыми командами, среди которых могут быть:

  • пуск и останов оборудования или технологической линии;
  • защита от перегрузок и аварийное отключение;
  • блокировка ошибочного включения;
  • световая и/или звуковая сигнализация (в т.ч. рабочая, предупредительная, информационная, аварийная);
  • мониторинг и поддержание значений рабочих параметров;
  • технологические переключения в автоматическом или ручном режиме.

Шкафы могут отличаются по исполнению:

  • компактные, с высокой плотностью оборудования, с объединенными монтажными модулями;
  • блочные, собранные из отдельных ремонтопригодных блоков, удобные в эксплуатации;
  • модульные, в которых обеспечена независимая работа соседних блоков, что делает их более эффективными;

ПРОИЗВОДСТВО ШКАФОВ УПРАВЛЕНИЯ:

В основном мы работаем с крупными промышленными предприятиями, но любой заказчик — государственное учреждение, производственное предприятие или коммерческая фирма — обращаясь к нам за разработкой и производством шкафов управления — может быть уверен, что поставленная им задача в рамках проекта технического перевооружения или модернизации производства,— будет решена наиболее эффективно, с применением современного оборудования и с учетом специфики деятельности и отраслевых норм.

Для производства ШУ могут использоваться стандартные схемы или индивидуальные проекты по желанию заказчика.

Для правильного подбора ШУ заказчику необходимо определить:

  • назначение и задачи, для которых приобретается ШУ;
  • исполнение ШУ (типовое/нестандартное);
  • параметры сети (напряжение, ток, мощность);
  • количество и характеристики подводимых кабелей;
  • параметры и виды защиты (от перегрузок, замыканий и др);
  • виды переключений (ручное и/или автоматическое);
  • исполнение сигнализации и место вывода сигналов (на дверь ШУ, на щит, операторский пульт).

Учесть все необходимые параметры — непростая задача. Специалисты департамента АСУ инжиниринговой компании «МагистральЭнерго» — могут помочь с ее решением.

Шкафов управления на рынке представлено огромное множество, ведь в каждой отрасли — своя специфику технологического процесса.

ПРОЕКТИРОВАНИЕ СИСТЕМ УПРАВЛЕНИЯ:

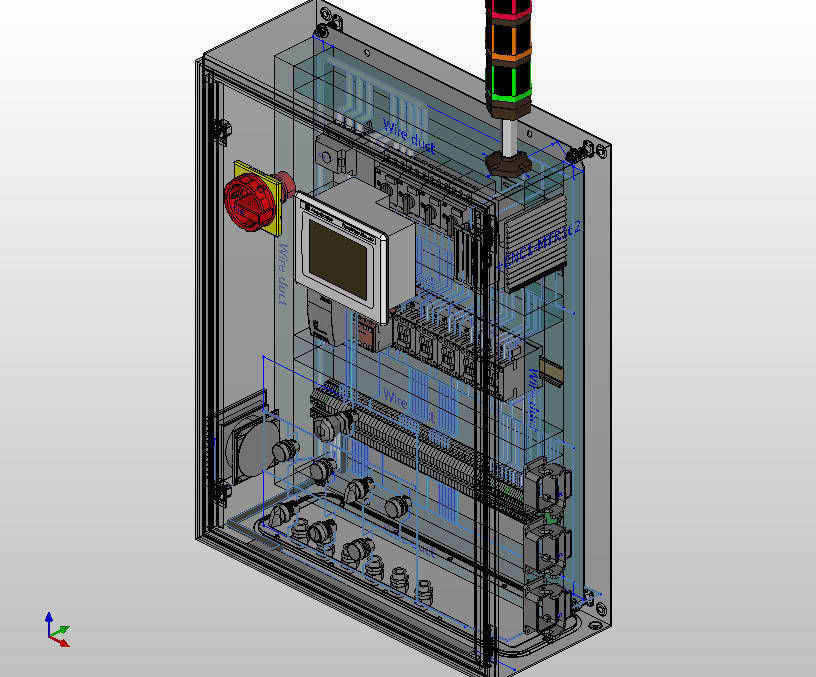

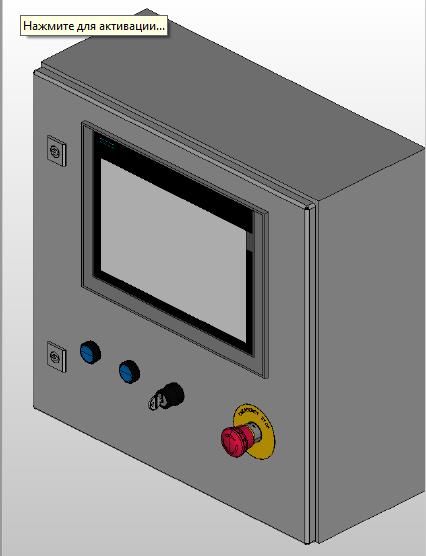

Нашим неоспоримым преимуществом, выгодно отличающим нас от других поставщиков услуг, являются быстрота и качество проектирования щитов управления и автоматики — за счет наличия готовых решений и использования современных средств и европейских стандартов проектирования — мы воплощаем ваши самые амбициозные и смелые желания — быстро. В частности — наши компетенции в работе с платформой EPLAN Electric помогают нам воплощать пожелания наших заказчиков в формате 3D — уже через несколько дней после обращения к нам.

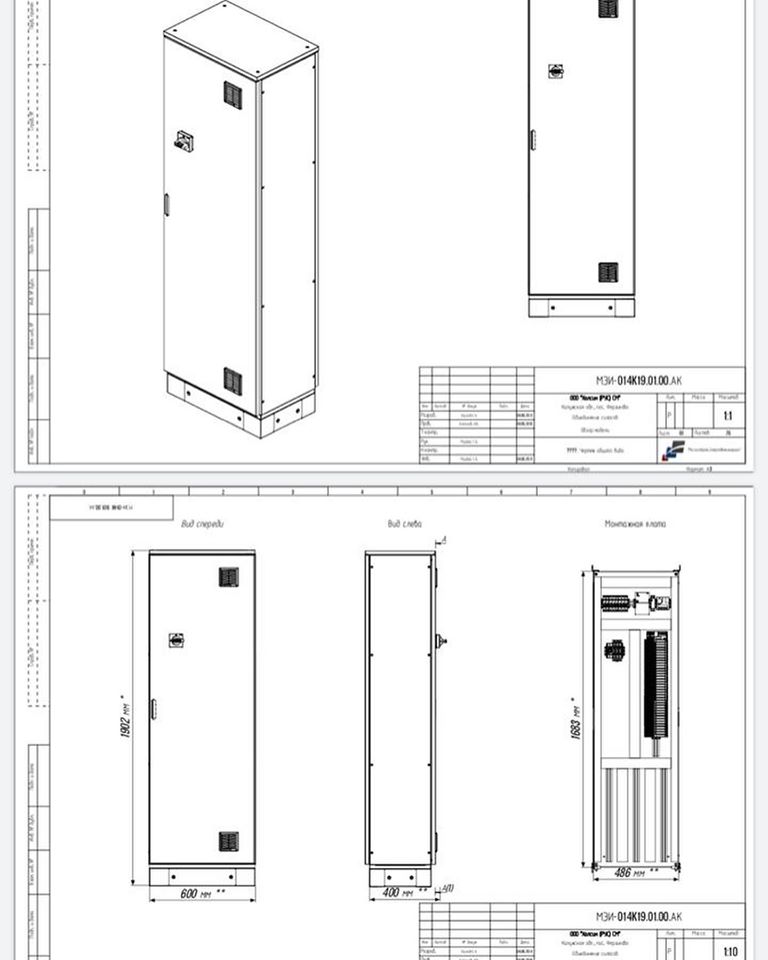

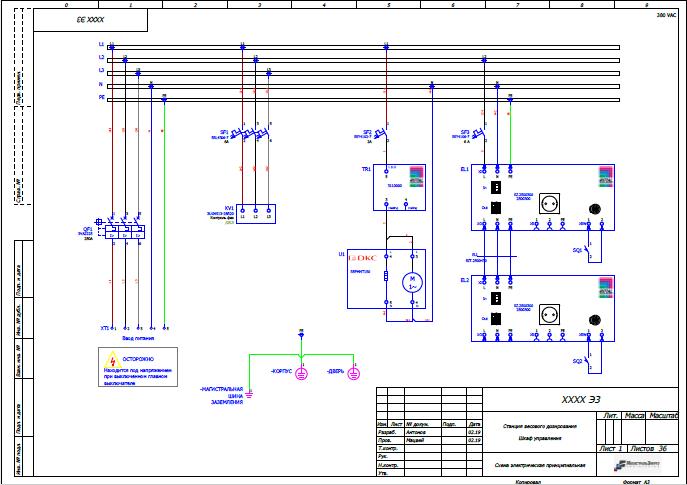

Пример готового проекта в формате pdf — вы можете посмотреть по ссылке

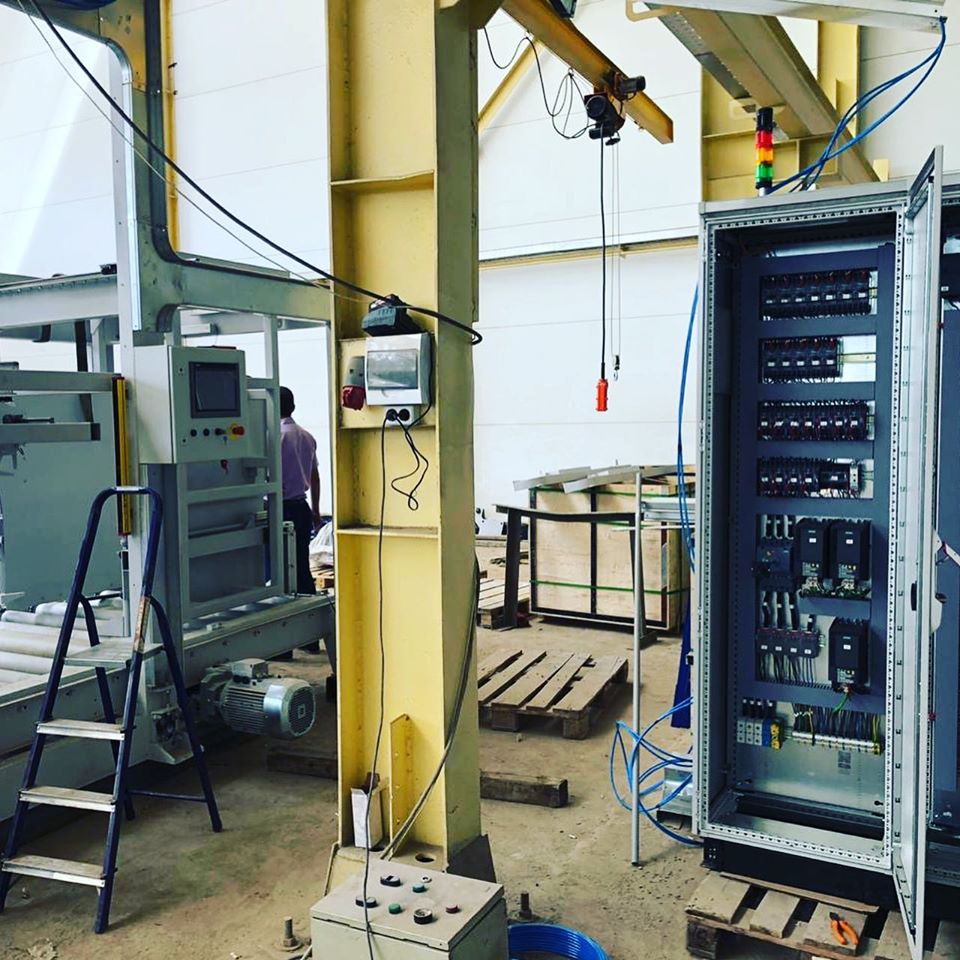

Фото готового изделия — шкафа управления элеватором BAUMER уже смонтированного на объекте ООО «Холсим РУС»:

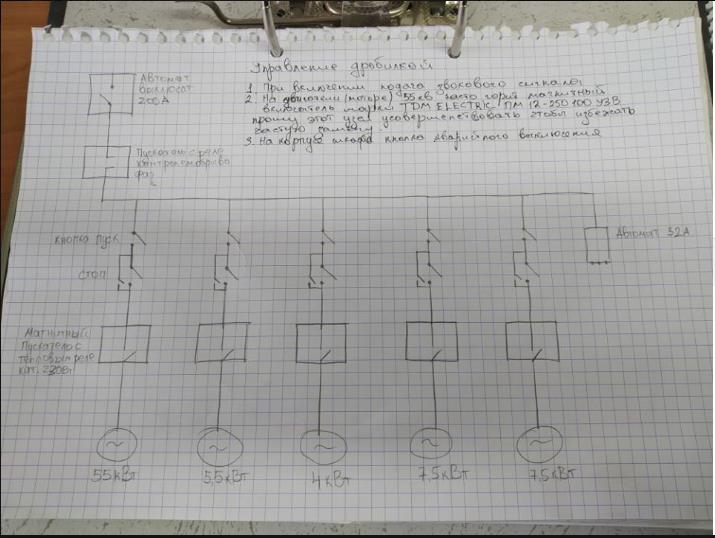

Иногда заявки на разработку ЩУ — приходят к нам даже в таком виде:

Через 2 дня это выглядит уже вот так:

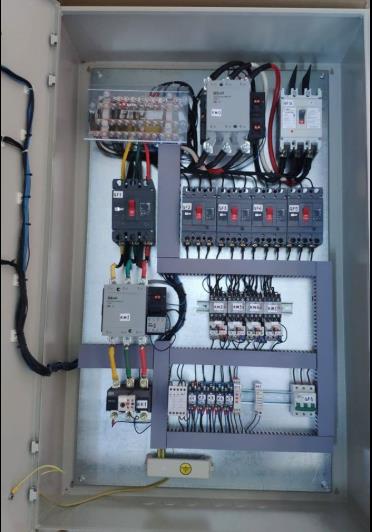

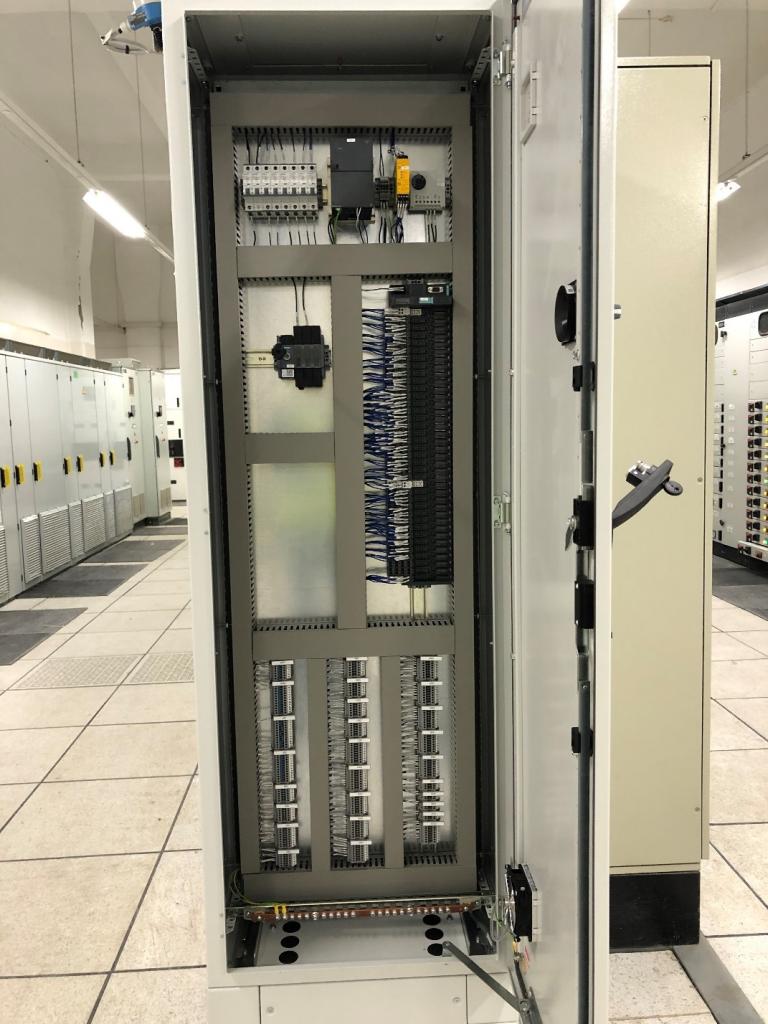

Еще через 7 дней — готовый продукт паспортом) и сертификатом:

Как мы это делаем? смотрите на видео:

Видео процесса проектирование Щита управления станцией водоснабжения:

И готовое изделие маркируется, тестируется, упаковывается — и уезжает к вам на объект:

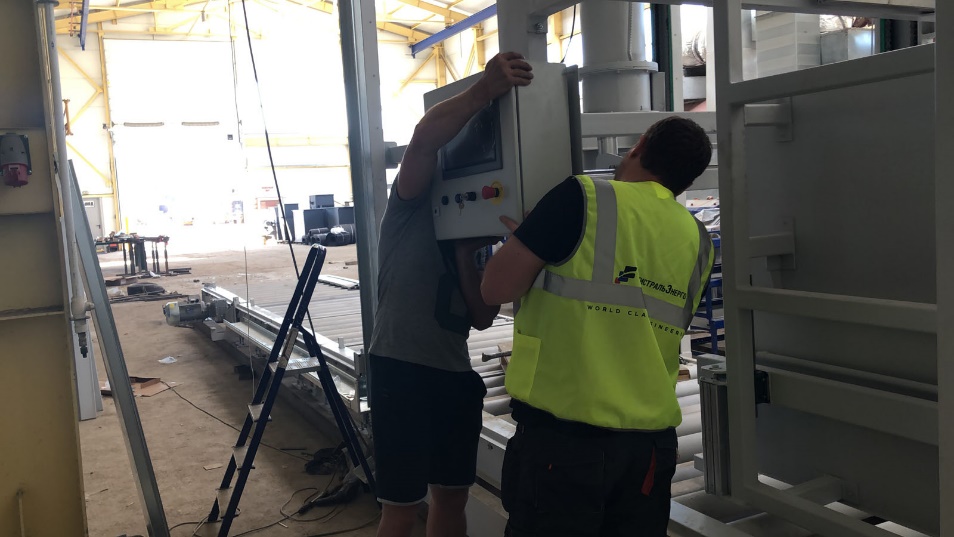

МОНТАЖ ЩИТОВ УПРАВЛЕНИЯ:

Мы выполняем электромонтажные и пусконаладочные работы на всей территории России, кроме крайнего севера, потому что там — слишком холодно и автоматика перестает корректно выполнять свои функции.

Монтаж ЩУ и ЩА — производится в соответствии с рабочим проектом, силами высококвалифицированных специалистов, имеющих допуски по электро и промышленной безопасности на проведение данного вида работ.

Монтаж щитов управления не отличается от монтажа других НКУ — а с целью минимизации сроков внедрения — мы проверяем наши шкафы управления на испытательных стэндах «на лампочках».

Качество монтажа, соответствует требованиям СНиП, инструкций, паспортов заводов изготовителей оборудования, и требованиям проекта.

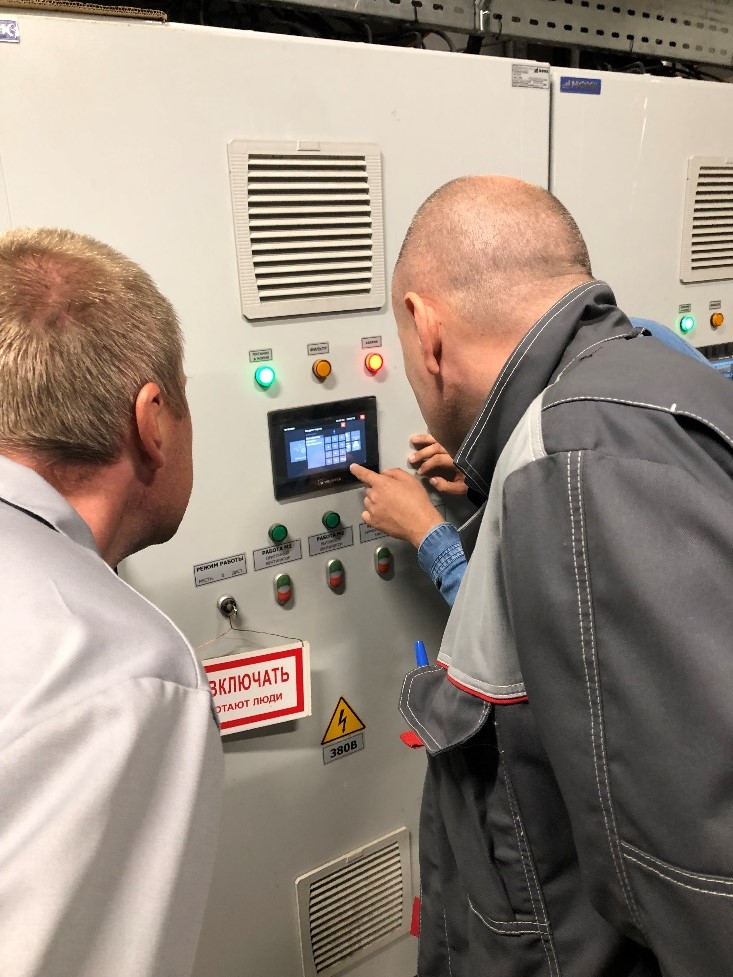

ЭТАП ПУСКОНАЛАДКИ:

В случае, если пусконаладка шкафов управления — производится силами специалистов инжиниринговой компании «МагистральЭнерго» — с целью минимизации сроков ввода в эксплуатацию объекта монтажа — мы применяем уникальный пакет тестирования и проверки функциональности системы перед этапом монтажных работ.

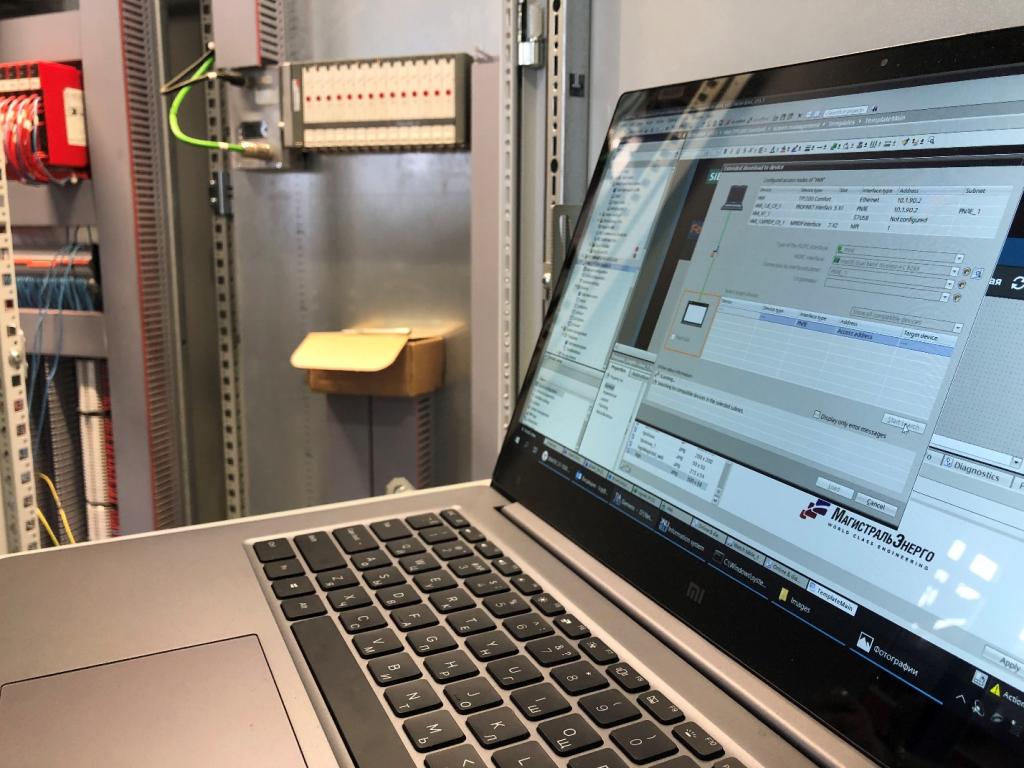

Мы отрабатываем и устраняем большинство возникающих проблем связанных с корректностью работы программного обеспечение и SCADA на стендах до отгрузки вам шкафа управления. В большинстве случаев — это дает значительную экономию времени на этапе пусконаладочных работ.

Окончанием работ по монтажу систем автоматизации является завершение индивидуальных испытаний и подписание акта приемки смонтированных систем автоматизации в объеме рабочей документации.

Если вы созрели запустить модернизацию или техническое перевооружение вашего производства, цеха или участка — можно начать с создания Технического задания или разработки Шкафа управления — обращайтесь к нам. zakaz@magistrenergo.ru
